Relé controlado Backup disco (10 / 11 paso)

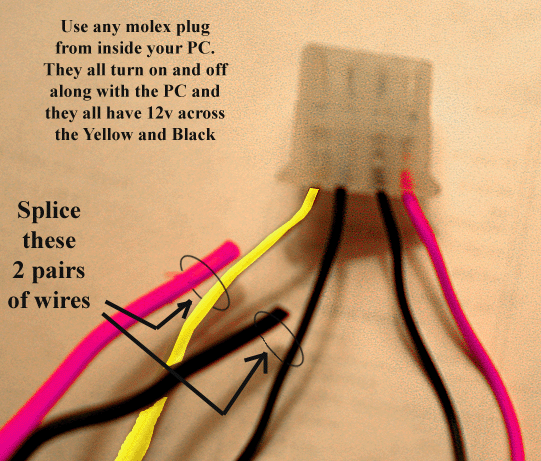

Paso 10: Empalme el cable Zip enchufe PC Molex

Esto es un empalme simple - simplemente tira de los cables, añadir algunas del encogimiento del calor de la tubería, girar juntos, la soldadura y luego aplicar calor para el encogimiento del calor. Alternativamente se puede utilizar cinta aislante. No empalme roja, ya es de sólo 5 voltios, y necesita 12 voltios.

La forma profesional es insertar un adaptador de molex, llamado un "adaptador Y". Tiene tres enchufes y está destinado a "Y" una fuente de alimentación adicional. Corte todos los 4 cables de la Y y quitar el tapón. Corte el exceso sin usar rojo y negro los cables molex y empalme el cable zip directamente a los cables negros y amarillos en el adaptador Y.
