Relé controlado Backup disco (5 / 11 paso)

Paso 5: Relé 101

Cómo trabajan - una bobina de alambre se magnetiza cuando se envía una pequeña cantidad de corriente eléctrica a través de él. Una placa de metal (o "armadura") es atraída y tiró a la bobina de alambre, que en causas de vuelta dos contactos al tacto - que la corriente fluya. Un relé utiliza ese simple concepto y le permite enviar una pequeña corriente en y obtener una gran cantidad de corriente hacia fuera. Es básicamente un interruptor y un amplificador, que eléctricamente va de pequeño a grande!!

NO y NC -realmente el poder de movimiento de armadura hace o interrumpa una conexión con un contacto fijo. Los contactos que se tiran juntos no se llaman (normalmente abierto). Los contactos que se tiran apartes se llaman NC (normalmente cerrado). Sobre el 90% de relé appliocations no utilizan sólo los contactos!!!! Cuando se apaga la corriente a la bobina, la armadura vuelve a su posición original por un resorte.

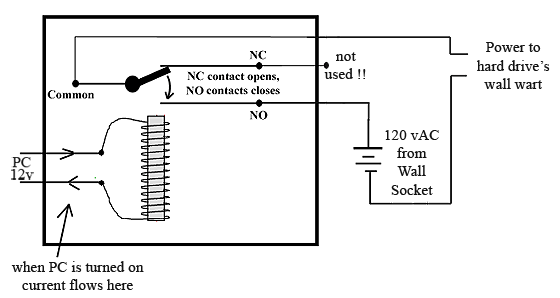

Entrada y salida - bobina y contactos - las "entradas" del relé son las dos conexiones para la bobina. Las salidas son los dos contactos que suelen ser "NO". Se aplica un voltaje a través de los contactos - pero si no se activa el relé, los contactos permanecen abierto y la corriente no fluye.

Proceso paso a paso:

-tensión a las entradas de la bobina
-la tensión resulta en el flujo de una pequeña
corriente por la bobina. Esto magnetiza la bobina
y el núcleo interior de la batería
-una placa metálica o barra (armadura) se tira hacia el
base imantada y ya sea:
a) cortos dos contactos abiertos, y poder es
aplicado a la carga
b) Abra dos contactos cerrados - y se quita energía
