Paso 1: Cableado del relé

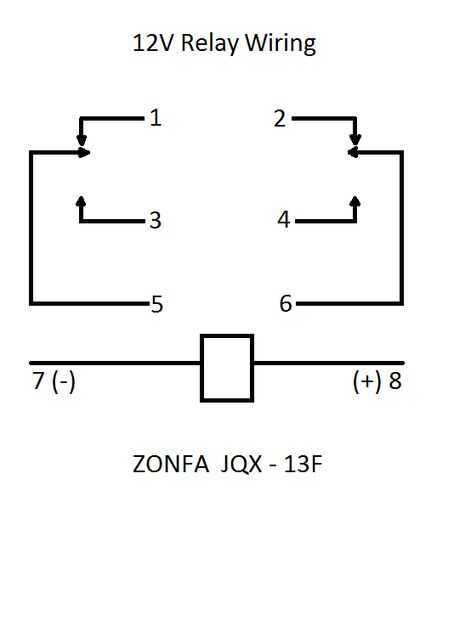

Cableado del relé crea un medio puente. Cuando se aplica 12V al Pin 8, el relé se activará. Cableado del relé como se muestra hará que el voltaje en los pines 5 y 6 para cambiar de - 12V a + 12V. La posición predeterminada del relé es cuando el relé se desactiva, la posición activa es cuando 8 Pin 12V en él. El actuador puede conectarse de 2 formas. Una forma, la posición por defecto es extendida, y el temporizador controla la contracción. La otra forma, la posición por defecto es retraída, y el temporizador controla la extensión. En este ejemplo que estamos utilizando retraído como predeterminado y extendido cuando el relé se activa. Para cambiar la posición de actuadores cuando el relé se desactiva, cambiar los cables en los pines 5 y 6.

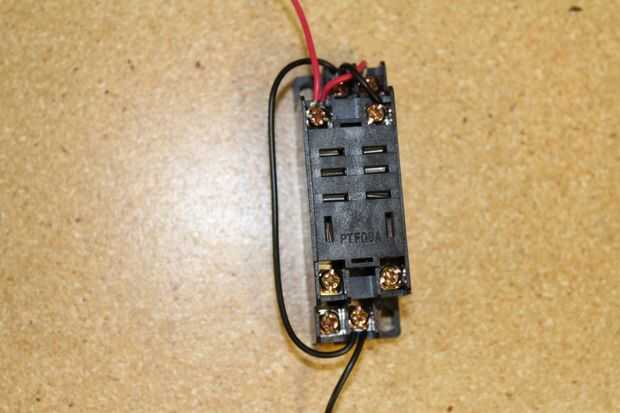

Cable del relé como sigue:
-Conectar el Pin 1 al Pin 4
-Conectar el Pin 4 a + 12V
-Conectar el Pin 2 al Pin 3
-Conectar el Pin 3 al Pin 7
-Conectar el Pin 7 a GND
-Conecte los dos cables del servomotor para los Pins 5 y 6, así que cuando el relé se desactiva, el actuador está contraído. Si el relé se extiende, a voltear las conexiones en 5 y 6.

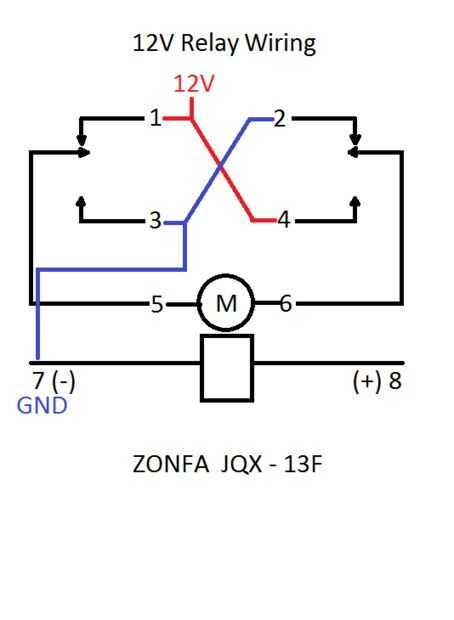

Consulte el diagrama de cableado para más detalles.
