Paso 2: Agregar el interruptor
El temporizador se utiliza para controlar cuando el actuador se activa. El temporizador está programado para elegir qué veces el interruptor está cerrado. Este conmutador está conectado al relé, eligiendo que veces el relé es activa y desactiva. Por cableado del interruptor a 12V, los tiempos de "ON" temporizadores corresponderá al relé se active. Si cablear el interruptor a la tierra, los tiempos de "ON" temporizadores controlará cuando el interruptor está desactivado. En este ejemplo establecemos tiempos de "ON" del programador se corresponden con el relé se active.

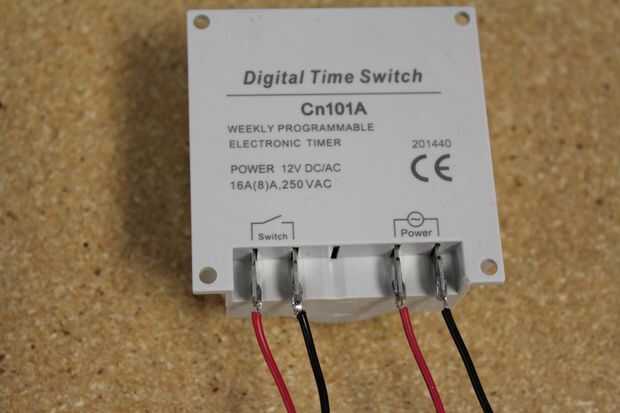

Lo primero es lo primero, se debe soldar los cables al temporizador. No importa qué dirección usted soldar los cables, la polaridad no importa para el conmutador y las conexiones de alimentación.

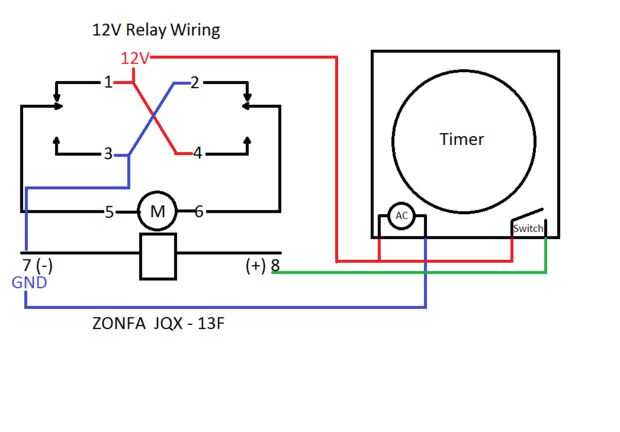

Una vez que el temporizador tiene alambres soldados a él, puede ser agregado al relé como sigue:
-Conecte un lado del poder de + 12V
-Conecte el otro extremo de la energía a la tierra
-Conecte un lado del interruptor a + 12V (o GND)
-Conecte el otro extremo del interruptor a 8 Pin
