Relé de canal Arduino 2 (3 / 3 paso)

Paso 3: Relé con carga

Después de un poco de esfuerzo, corté hasta un viejo 5V DC adaptadores para hacer una sencilla fuente en el lado del relé del circuito de alimentación. Para ello, simplemente corté la conexión desde el extremo de la verruga de la pared, soldar una extensión en el cable negativo (para hacerlo más largo y con un calor del encogimiento del escudo). Luego había estañado el positivo y no ponerlo en el normalmente abierto () Borne de tornillo en el relé (canal 1).

I cortar otro trozo de alambre y había estañado en ambos extremos y poner en el terminal de tornillo (C) común en el relé (canal 1).

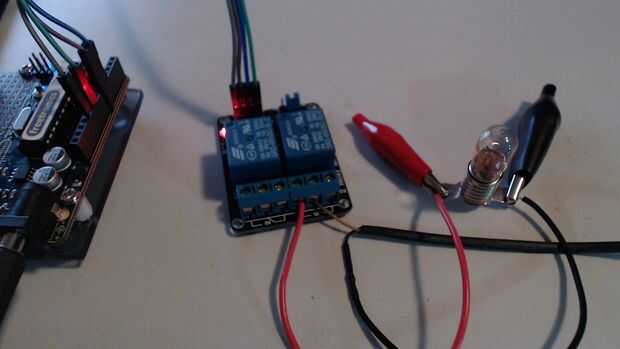

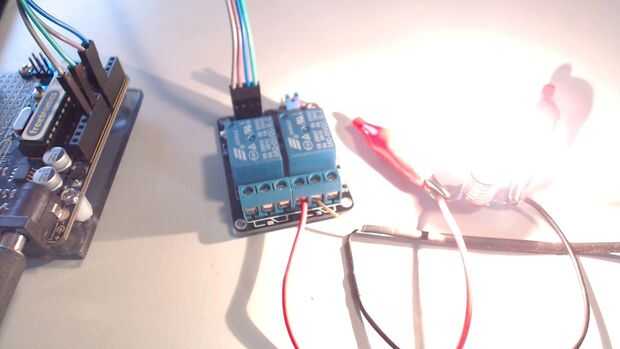

El común y el negativo se conectan a una lámpara de 8V (algo que utilizo para las pruebas de circuito ya que es una buena indicación de la carga). Por último, proporciona energía al Arduino y yay, una lámpara de 8V blinky nació... "¡ Hola mundo!"

Puede (o no) notará que he desconectado el LED redundante del circuito. Este circuito tiene tantas aplicaciones en automatización del hogar y por internet de jiggery-pokery cosas. Porque el relé puede manejar hasta 250V será capaz de controlar energía a cualquier dispositivo de 240V en la casa de luces, equipo de audio.

En el otro lado del circuito, el Arduino es un dispositivo de 5V y puede interactuar con 5V (y 3.3V) sensores y equipo digital.

Esta combinación da lugar a muchas posibilidades de conectar la caldera cuando se abre la puerta (¿quién no quiere una taza de té o café cuando regresan a casa), enviando un mensaje de correo electrónico (con una fotografía adjunta) que cuando alguien entra en su taller, su precioso huerto de riego cuando el consigue nivel de humedad de suelo demasiado baja, ¿qué tal una alerta automática a un cuidador cuando su azúcar en la sangre es demasiado bajo? Sólo está limitadas por su imaginación, presupuesto y (hasta cierto punto) la disponibilidad de sensores.

Todos viva la subida del científico loco de la casa!
