Paso 6: Determinar los puertos de relé
![]()
![]()

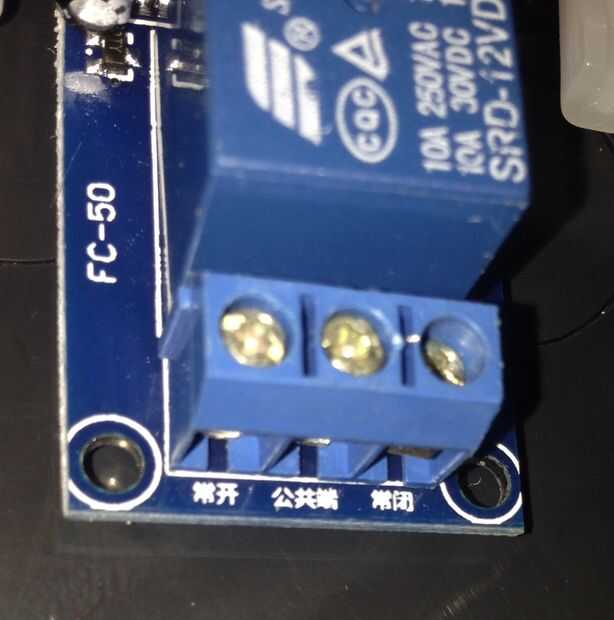

Los terminales del relé tienen tornillo downs para que pueda conectar fácilmente los cables. Ellos jodidos voltímetros completamente abierta entonces insertado mi conduce. Uno de la configuración de mi voltimetro pita cuando detecta un cortocircuito. La atornille tres terminales están marcados en chino, por lo que no ayuda. Es común el medio, los de cada lado son NO (normalmente abierto) o NC (normalmente cerrado). Que queremos es la conexión normalmente abierta ya que queremos que el relé de cortocircuito el temporizador para restablecerla. El terminal normalmente abierto que desea se corta hacia fuera cuando la seca del sensor, en otras palabras dunk el sensor y la conexión se realiza. Conecte 6" o doble hilo (-) y el centro es decir COM o común terminal (+) al terminal (normalmente abierto) NO.
Consejo útil

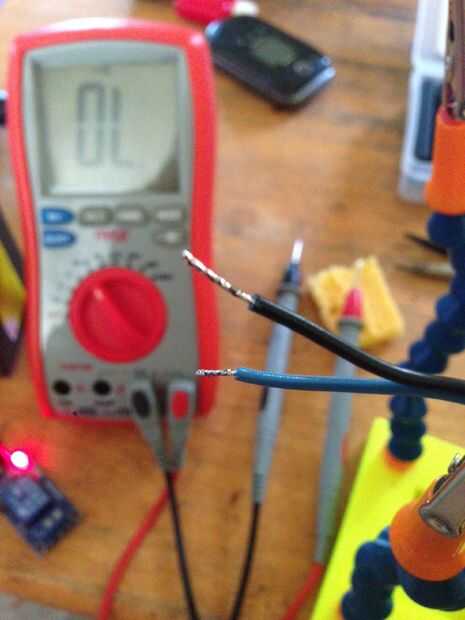

Los cables de la lata y cortar a la longitud necesaria para el tornillo terminal conexiones. Estañar los cables simplemente es aplicar calor con el soldador, luego solo basta aplicar la soldadura que fluye en los espacios abiertos en el cable. Usted no quiere un pegote grande de soldadura en el cable, si consigues uno basta con aplicar calor y rápidamente Pulse la globalización el alambre con la punta de hierro. Estañado y recorte los cables crean una conexión mucho más fuerte, más agradable aspecto al bloque de terminales.
