Paso 7: Conecte el temporizador
http://www.thingiverse.com/Thing:703067/#files

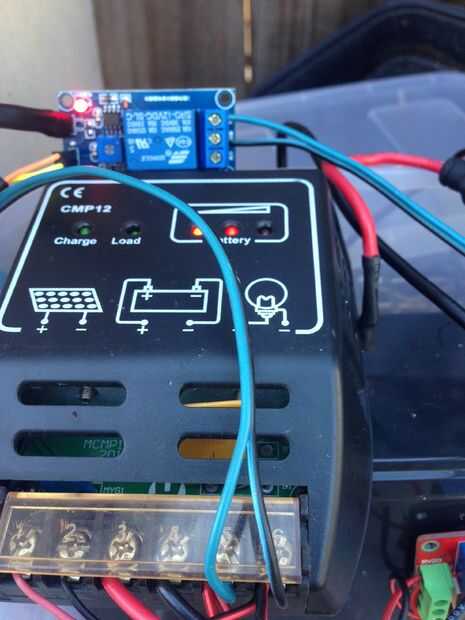

Desea conectar los cables del relais (+) y los terminales CH1 del temporizador. No importa que los cables de alambre para estos dos puertos. Esencialmente NO y puertos COM del relais de suelo sólo están creando un corto circuito en el (+) y los puertos de CH1 en el temporizador para restablecerla.
Programar el temporizador para usar la función 6. Indirecta, al llegar a la configuración de la función NX, los dos primeros dígitos son el multiplicador para el primer temporizador, las dos últimas cifras son el multiplicador para el segundo temporizador. Ajustar mina a 15 segundos temporizador uno y 48 horas en cronómetro dos. Temporizador se encuentra la bomba, temporizador dos es bomba de. Al llegar el contador de tiempo, es por defecto NX es 0101. Mina se establece en 0120, que se traduce en timer1, un segundo por temporizador, es decir 15 segundos. El segundo temporizador con un multiplicador de 20. Así que aquí está la matemática.
Temporizador de una configuración de 15 con valor NX 01 = 15 segundos así (15 x 1 = 15)
Ajuste de temporizador dos 8640 con valor NX de 20 = 172800 segundos así (8640 x 20 = 172.800)
Sabemos que hay 60 segundos por minuto así que 60 x 60 = 3600 segundos por hora
Quería así 48 x 3600 = 172.800 segundos de 48 horas por 48 horas
Si cada tick del temporizador es de 20 segundos, luego 172.800 / 20 = 8640 garrapatas de temporizador de 20 segundos para llegar a 48 horas.
Esperanza que esto es útil, debe ser claro mientras juegas con el temporizador, además de las instrucciones en thingiverse debe llegar a donde usted necesita estar en la configuración del temporizador.
Hay otras maneras para programar el temporizador, esto fue la manera que elegí... Me gusta conocer mis plantas aún obtendrán agua cada dos días si el sensor falla por alguna razón.
