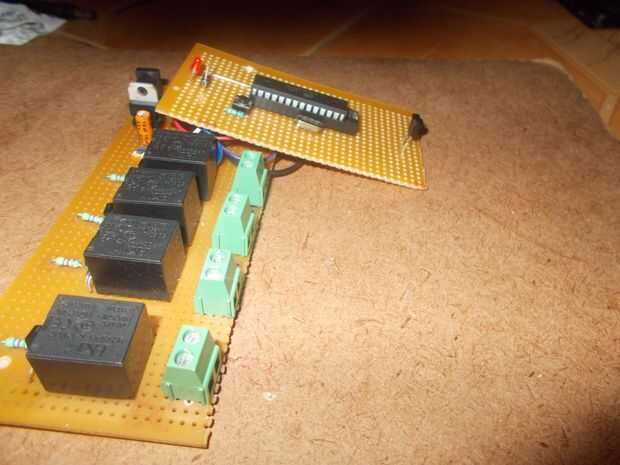

Paso 1: Hardware
BC548:
BC548 es de uso general NPN bipolar junction transistor, este transistor actúa como un conductor que tira el relé ON. Está conectado con el micro controlador en serie con la resistencia, emisor a tierra, Collecter al relé
. DIODO
El propósito de diodo en el circuito del relé es proteger el transistor de emf trasero de alimentación del relé
relé de

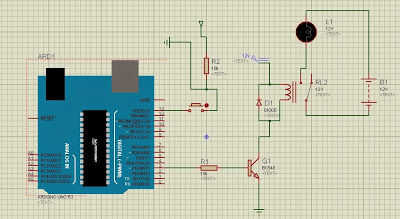

En este circuito negativo de la lámpara está conectado con relé NO y NC está conectado con el lado de negitive la batería y el otro extremo de la lámpara positivo está conectado con la batería del lado positivo, cuando se pulsa el interruptor de relé de obtener energía y llevar cambio de posición de NC a NO, luego se encienda la lámpara de
