Paso 1: Lo cableado para arriba.

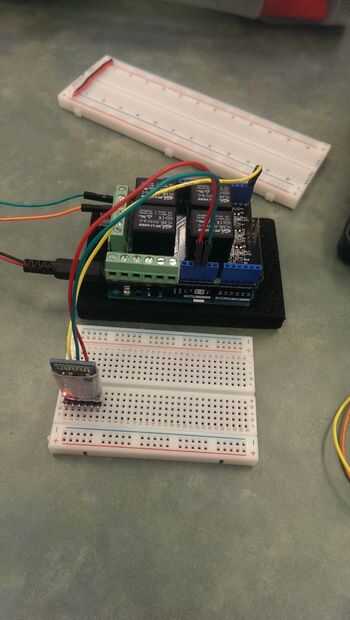

Mi placa de relé llegó en forma de escudo por lo que era tan simple plug and Play, sin embargo muchos tableros de relés hacen no por amor de enseñanza que va explicando cómo cablear una no se acumula en el arduino.
primero empezaremos de cables a los pines de masa y 5V.

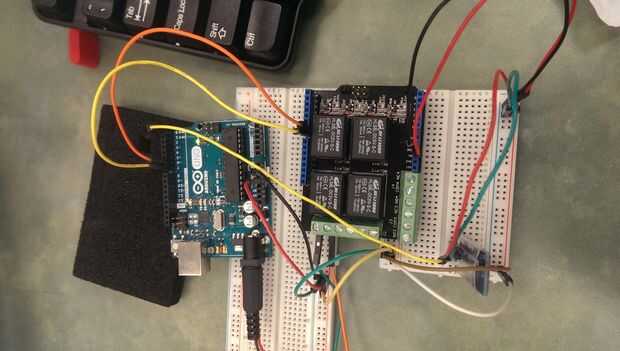

el siguiente es cablear cada relé a la Junta
relé 1 - pin 7
relé 2 - pin 6
relé 3 - pin 5
relé de 4 - pin 4
Si desea comprobar si el cableado es correcto simplemente cargar el código de parpadeo en la zona de ejemplos (después asegurándose de que el pasador que va a parpadear se modifica en el código por ninguna de las patillas del relé). Si no utiliza un relé de estado sólido debe ser capaz de oír un chasquido procedente de su servidor! Para redundancia usé el probador de continuidad en mi multimetro que un pitido cada vez que el circuito se cerró aún más que mi relé se cambio como debería. Probando cosas como vas hace menos posible pelo tirar debido a problemas en el futuro.
