Relés de núcleo de la chispa controlado con panel web (5 / 8 paso)

Paso 5: Conecte el relé a SparkCore

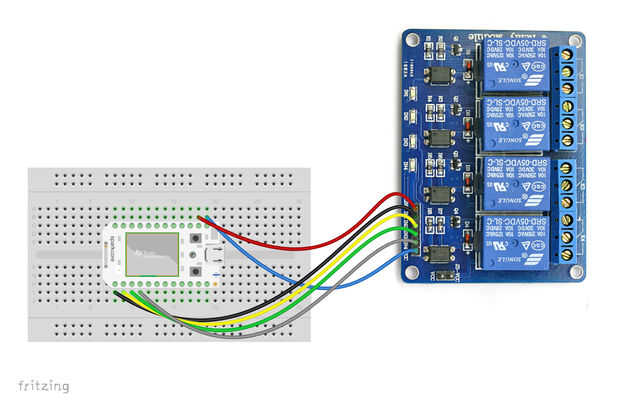

Es muy sencillo conectar el relé a SparkCore. Simplemente hay que conectar:

  • GND (relé) -> GND (núcleo de la chispa)
  • 1 (relé) -> D0 (núcleo de la chispa)
  • In2 (relé) -> D1 (núcleo de la chispa)
  • IN3 (relé) -> D2 (núcleo de la chispa)
  • In4 (relé) -> D3 (núcleo de la chispa)
  • VCC (relé) -> VIN (núcleo de la chispa)

Para conectar el relé a la base de la bujía utiliza cable de la placa madre (uno que conecta el panel frontal a placa madre) pero se puede hacer con cualquier juego de cables que desee.
