Reloj 3D impreso y los engranajes

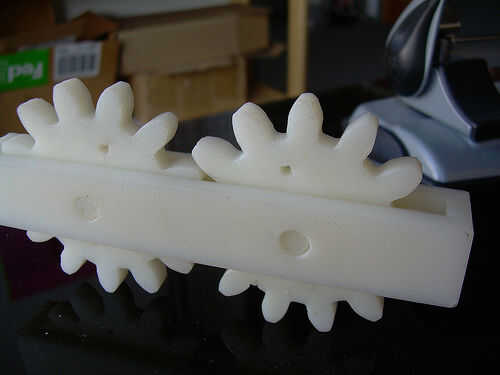

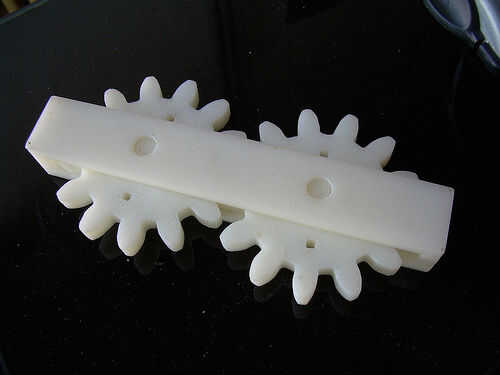

estos son los componentes básicos de un reloj 3D impreso por un 2000 de FDM de Stratasys. La FDM Stratasys trabaja estableciendo "molleras caliente" de plástico ABS y un sacrificio material que puede ser disuelto por el agua. Los fideos calientes son impresa capa por capa y funden piezas de nivel de calidad terminado del edificio. Con cuidado diseño, puede crear capturadas piezas móviles, como los engranajes que se enclavija se muestra en la presentación de diapositivas.

Este proyecto se remonta a 2001 cuando estaba en el MIT Media Lab. Era grande en los relojes y estaba tratando de diseñar un reloj totalmente imprimible en 3D. Me imaginaba que después de disolver lejos el sacrificio material, podría enrollar el reloj y que empezar a hacer tictac. Imprimí el trabajo engranajes, resortes y escapements en mis intentos para probar cada uno de los componentes requeridos.

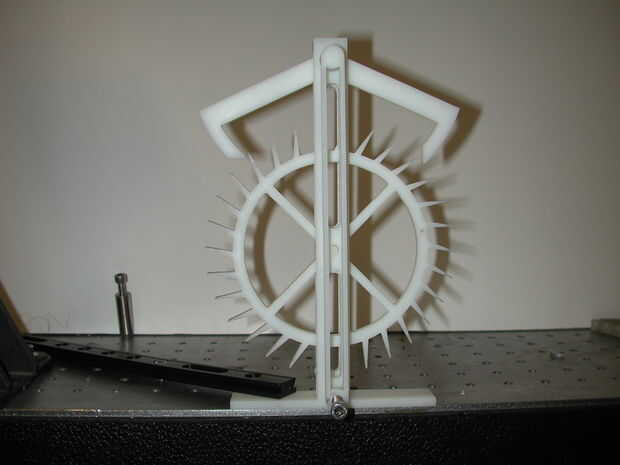

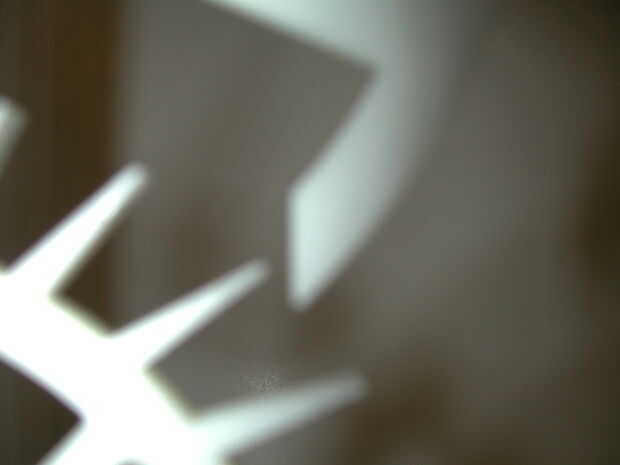

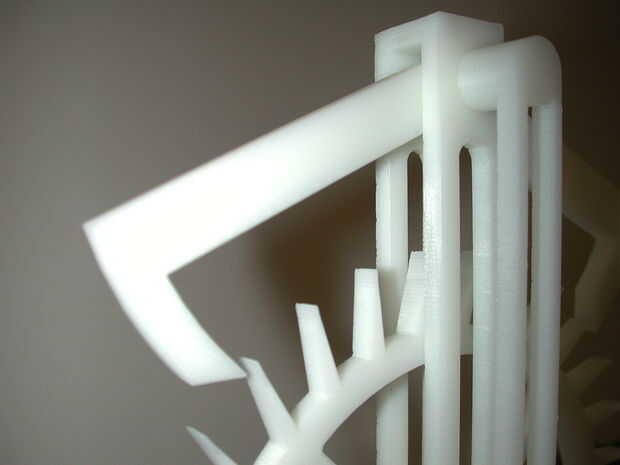

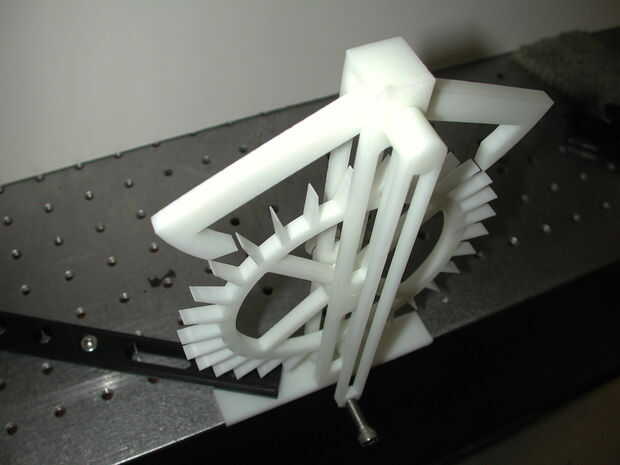

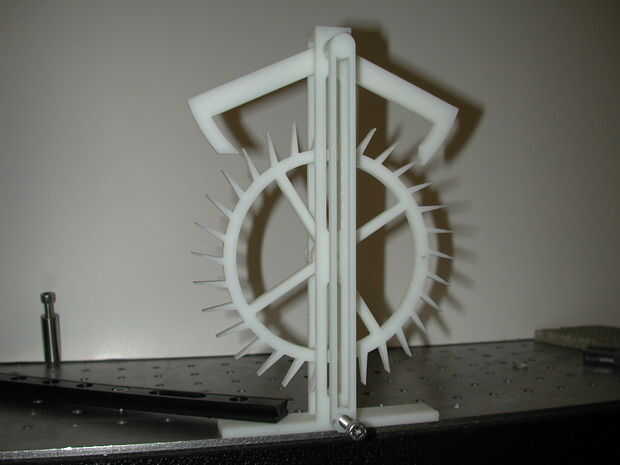

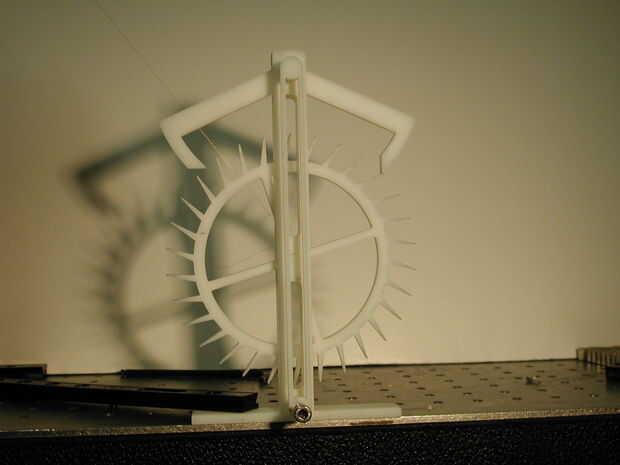

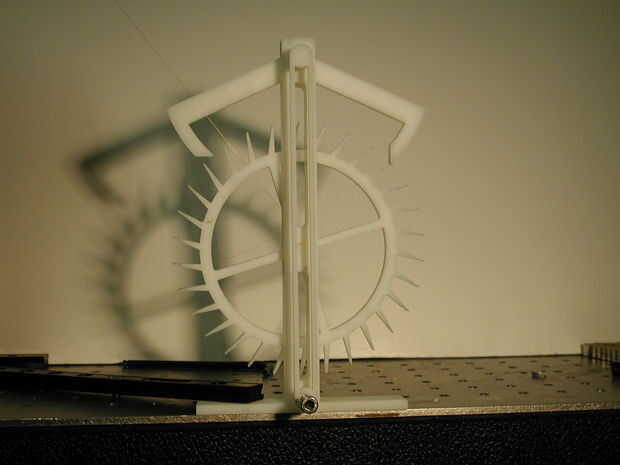

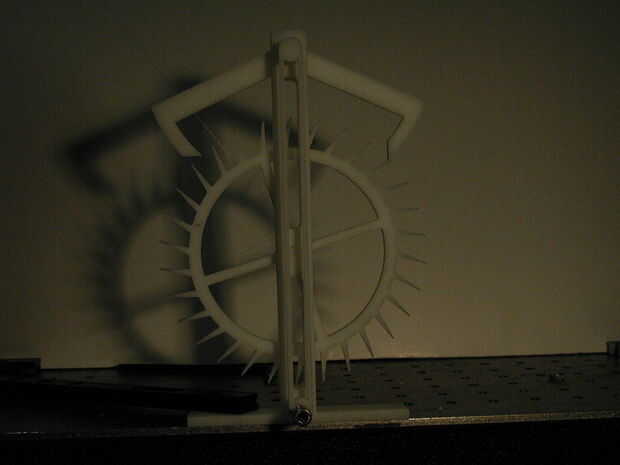

El escape resultó para ser el mayor desafío. Mientras funcionó, las tolerancias en la que se muestra no eran lo suficientemente buenas como para que funcione constantemente. En el video, tengo un buen peso grande tirando de la rueda de escape y el péndulo moviéndose rápidamente, pero si el péndulo pierde un poco de energía y no hace un swing completo la rueda de escape no se traba y en su lugar, gira libremente dejando caer el peso. El peso, que está fuera de los fotogramas de vídeo, está conectado a una bobina en el centro de la rueda de escape por medio de una cuerda blanca que es casi visible en el video. El tamaño de la cama de la Statasys (alrededor de un pie cúbico) me impidió construir versiones mucho más grandes de este escape donde las tolerancias no sería tanto problema.

Obviamente, relojes y escapements agradables pueden ser construidos a mano, y animo a cualquiera mecánicamente mentalidad por lo menos visualizar cómo funciona el escape, si no tratando de construir uno usted mismo.

He incluido los archivos CAD completados de escape que se muestra aquí, para que pueda utilizar mis modelos como punto de partida para tus propias creaciones. EJW 3D impreso reloj.zip incluye archivos de Autodesk Inventor y modelo sólido de las exportaciones (stl y archivos sat).
