Reloj 7 segmentos con visualización de temperatura ds18b20 y 5 dígitos] (5 / 9 paso)

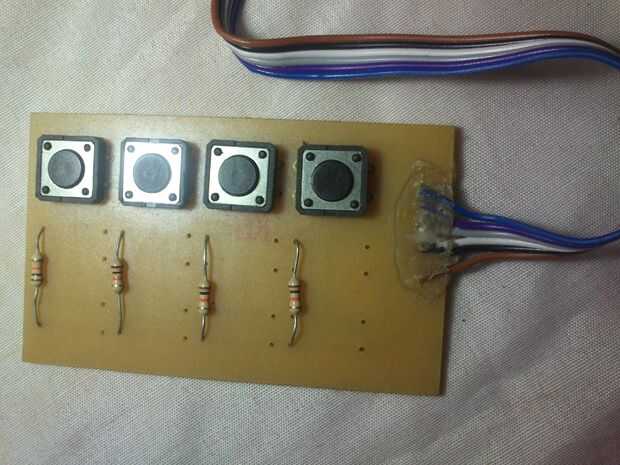

Paso 5: sensor, teclado y chip RTC

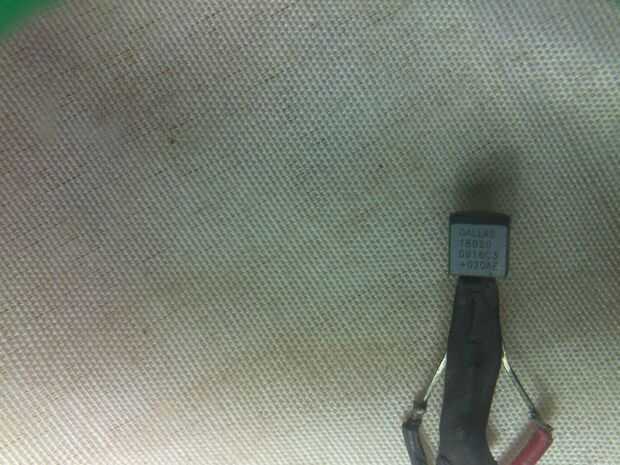

sensor DS18B20
http://datasheets.maximintegrated.com/en/DS/DS18B20.pdf

RTC DS1307
http://datasheets.maximintegrated.com/en/DS/DS1307.pdf

Resumen de la tecnología 1-Wire y su uso
Por: Bernhard Linke, Principal miembro técnico personal
19 de junio de 2008

Resumen: Este artículo proporciona una visión general de la 1-Wire® tecnología, su concepto de comunicación y, como beneficio de la cuenta de perno baja, opciones de paquete inusual. La sección principal analiza los dispositivos 1-Wire por su conjunto de características y explica las aplicaciones típicas. El artículo termina con información práctica sobre cómo evaluar los dispositivos 1-Wire, explica las opciones de personalización del dispositivo y hace referencia a recursos que ayudan a los clientes en la integración en sus sistemas de tecnología 1-Wire.

¿Qué es la tecnología 1-Wire?

La base de 1-Wire® technology es un protocolo serial usando una referencia de línea y tierra única de datos para la comunicación. Master 1-Wire inicia y controla la comunicación con uno o más dispositivos 1-Wire esclavo en el bus 1-Wire (Figura 1). Cada dispositivo esclavo 1-Wire tiene un ID único, inalterable, programado en fábrica, 64-bit (número de identificación), que sirve como dispositivo de dirección en el bus 1-Wire. El código de familia de 8 bits, un subconjunto de la ID de 64 bits, identifica el tipo de dispositivo y la funcionalidad. Dispositivos 1-Wire esclavos funcionan típicamente, sobre la gama de voltaje de 2.8V (min) a 5.25V (máximo). Mayoría de los dispositivos 1-Wire no tiene ningún pin para la alimentación; toman su energía del bus 1-Wire (fuente de parásito).

¿Qué es especial acerca de 1-Wire?

1-wire es el sistema digital sólo basado en el voltaje que funciona con dos contactos, datos y tierra, para la comunicación bidireccional half-duplex. En contraste con otros sistemas de comunicación serial I²C como SPI, dispositivos 1-Wire están diseñados para su uso en un ambiente de contacto. O desconectar el bus 1-Wire o una pérdida de contacto pone a los esclavos 1-Wire en un estado de reajuste definidas. Cuando la tensión regresa, los esclavos despiertan y señal de su presencia. Con sólo un contacto para proteger, la protección de ESD integrada de dispositivos 1-Wire es extremadamente alta. Con dos contactos, dispositivos 1-Wire son la forma más económica de añadir funcionalidad electrónica a objetos nonelectronic para la identificación, autenticación y entrega de datos de calibración o de información de fabricación.

para más detalles:

Características dominantes de DS1307

En tiempo real Clock (RTC) cuenta segundos, minutos, horas, fecha del mes, mes, día de la semana y año con año bisiesto compensación válida hasta 2100
RAM de 56 bytes, con respaldo de batería, uso general con ilimitado escribe
Interfaz Serial I²C
Señal de salida de onda cuadrada programable
Power-Fail automática detectar e interruptor de circuitos
Consume menos de 500nA en modo respaldo de batería con oscilador funcionando
Opcional rango de temperatura Industrial:-40 ° C a + 85 ° C
Disponible en plástico DIP de 8 pines o lo
Underwriters Laboratories (UL) reconoció
