Reloj analógico para el LCD gráfico (3 / 4 paso)

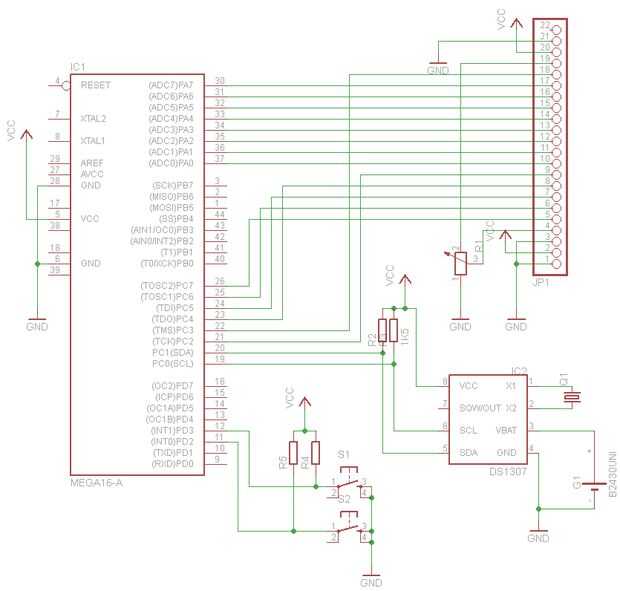

Paso 3: Construir el circuito.

Para manejar la pantalla LCD que he usado porta del atmega16 para transferir los datos y portc.2 a portc.7 para control. No te olvides de añadir el potenciómetro de 10K para el contraste.

Usted tendrá que ver la forma exacta para conectar tu LCD en su hoja de datos, como los LCD es diferentes.

Pinc.0 y pinc.1 se utilizan para la conexión I2C con el DS1307. Estas líneas necesitan el resistor de 4K 7 pullup.

El ar de dos pulsadores había conectado a INT0 y INT1 una necesidad tanto un resistor de 1K 5 subida.
