Paso 1: El LED Junta

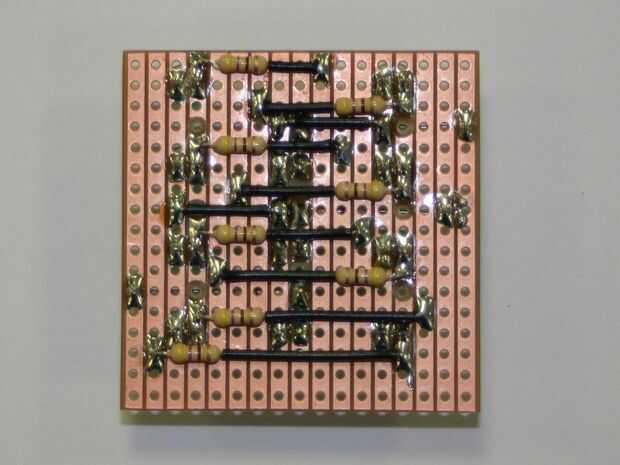

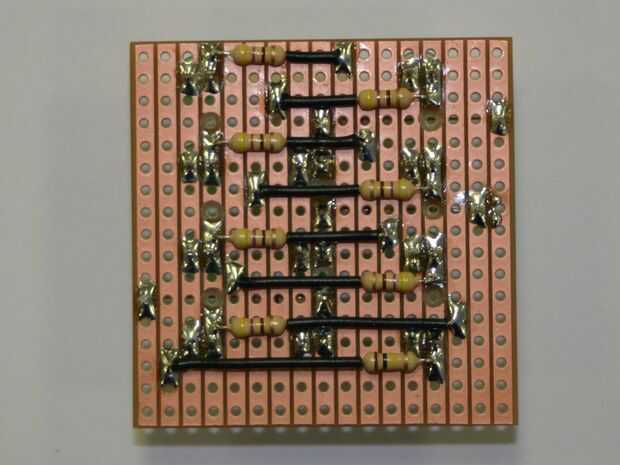

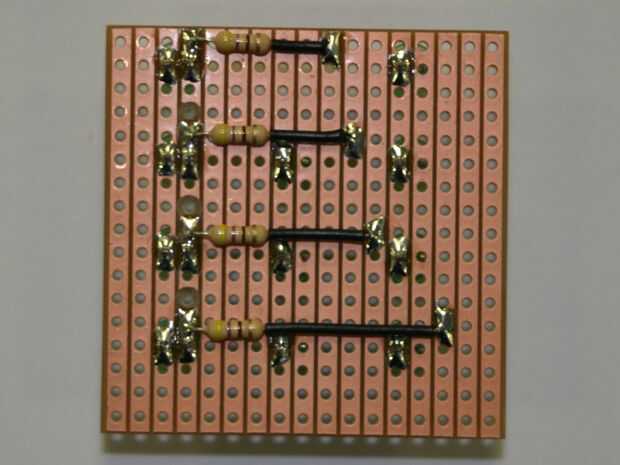

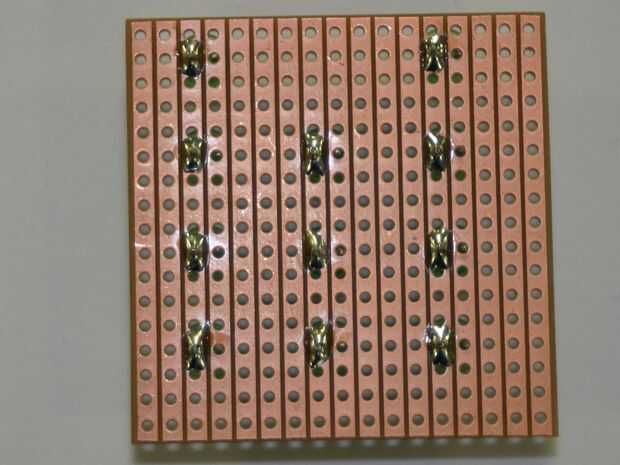

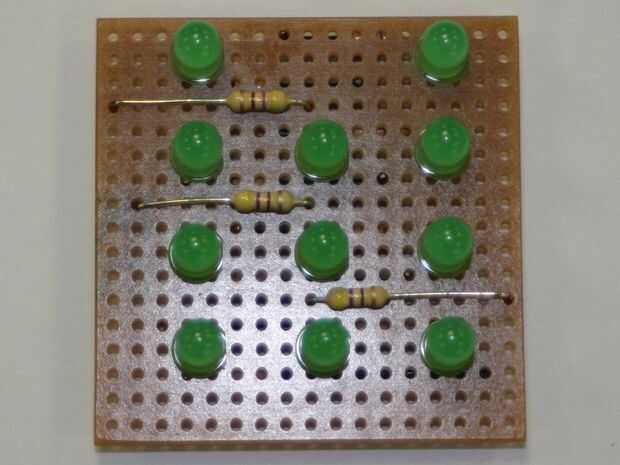

Así que para comenzar con estoy utilizando 5mm que LED verde y estos junto con las resistencias son todos soldados sobre un pequeño trozo de placa 17 pistas ancho por 17 de largo. Las resistencias son de 470 ohm y como veis en las fotos he soldado 3 en el lado correcto de la placa pero el resto de las resistencias y los links fueron soldados en el lado de la pista (al revés) donde van las patas de las resistencias en otras canciones he cubierto los utilizando aislamiento despojado de alambre de un solo núcleo. Tener un buen vistazo a las fotos ya que hay varios saltos de pista
bajo algunas resistencias. Todos los resistores tienen una base común, que significa que 3 de las pistas de tierra que permite la RTC y Arduino nano obtener la tierra de la placa.
No he entrado mucho detalle sobre el tablero de LED ya no es demasiado difícil de completar, y usted tal vez desee cambiar el espaciado. 11 LEDs conectan a los pines 2 a 12 en el nano (a través de un resistor de 470 ohm) no importa que orden ponerlos como definir el orden en el bosquejo.

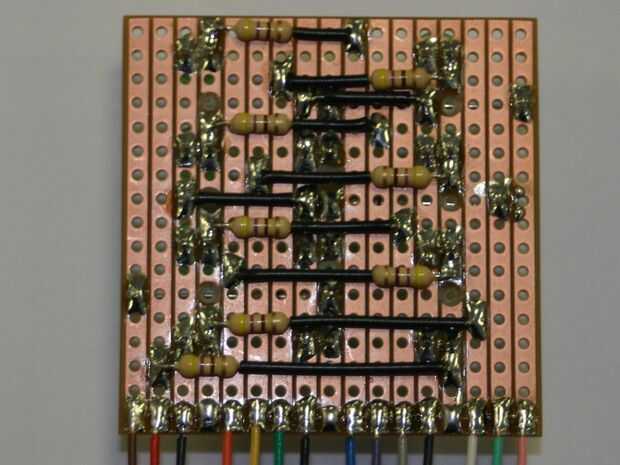

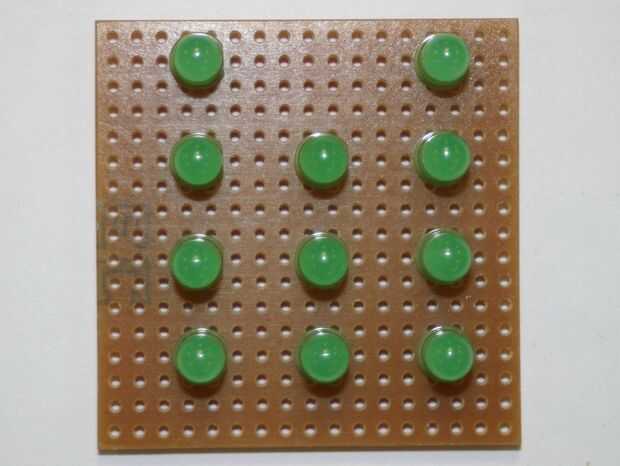

Después de que había cumplido los LEDs y las resistencias y enlaces soldado en diferentes colores los cables hasta el borde y luego revisar cada LED trabajado.
En caso de que usted no entiende de relojes binarios, la columna de la derecha muestra las unidades de los minutos (0-9) la columna central muestra las decenas de minutos (0-5) y la columna de la izquierda muestra las horas (1-12). En todos los casos el LED inferior vale 1 el segundo vale 2 4 tercer y 4 vale 8, a la vez que agrega todos los LED en la columna que se iluminan para dar el número.
Puede ha detectado que en una de las fotos de arriba que he podido recoger el resistor de valor incorrecto y soldar en su lugar. Lo había manchado y lo reemplazó como lo hice con los links.
