Reloj binario de 12 horas, horas y minutos, RTC DS1307, i2C, Arduino Nano (4 / 7 paso)

Paso 4: Hora y minutos ajustan botones.

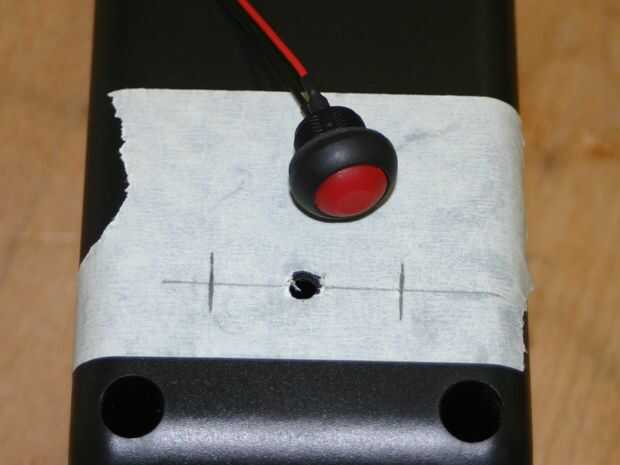

Los botones fueron lo que tenía que poner alrededor, son un poco demasiado grandes y hubiera preferido negro, pero que son lo que tenia y como se montan en la parte trasera no importa. Decidí montar los botones de cada lado del orificio de entrada del cable. Los agujeros tenían que ser 12mm así perforé en pasos 9mm interpuesto con el tamaño correcto, alineando los agujeros así que incluso. Todos los cables entonces fueron conectados, los botones para el nano (a través de las resistencias en línea) y el altavoz de base 4 y cable USB para las conexiones pertinentes (tierra y "RAW" en el nano)

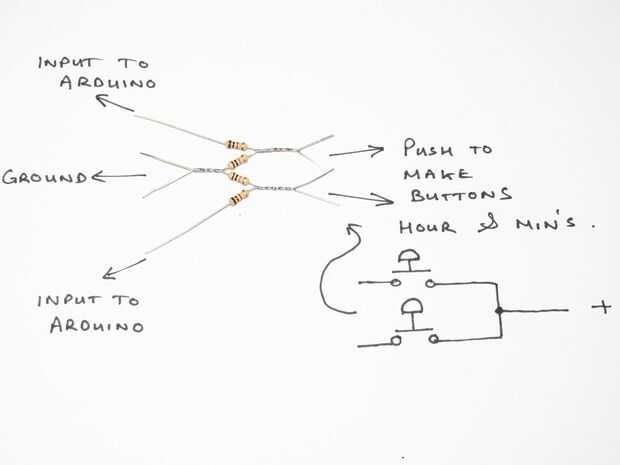

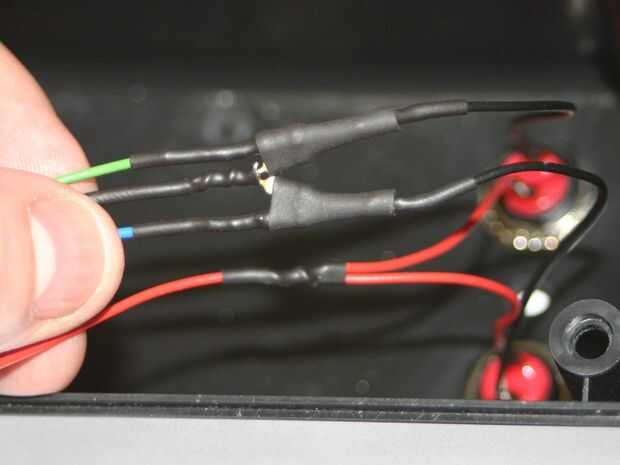

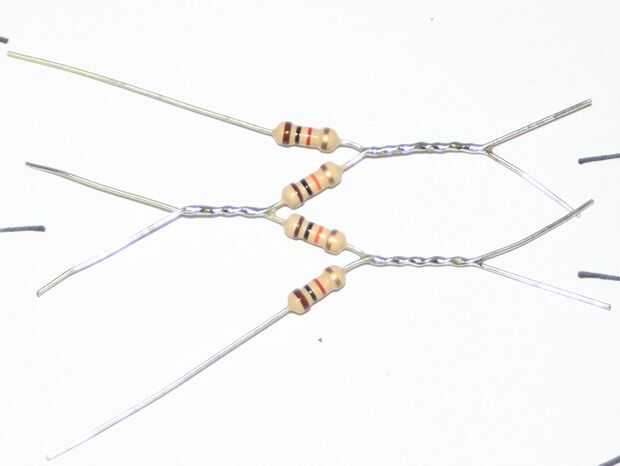

Los botones son unipolar, normalmente abierto (cierre momentáneo). Ellos están conectados por lo que se tiraron a tierra mediante una resistencia de 10K y ajuste a 5volts cuando se presiona el botón. Una resistencia de 1 k es en cada entrada para el nano. Decidí conectar las resistencias en los cables como se muestra en las fotos, es una forma limpia para conectar los conmutadores y mientras cubres las conexiones con termoencogibles no debería tener problemas con pantalones cortos. Los dos botones conectan a A0 y A1 que puede configurarse a digital agregando 14 el número de pin pin A0 es 14 y A1 es 15. Un botón es para ajustar la hora y el otro para los minutos, cada botón sólo agrega un minuto o una hora al reloj.
