Reloj binario de mármol (6 / 9 paso)

Paso 6: cables

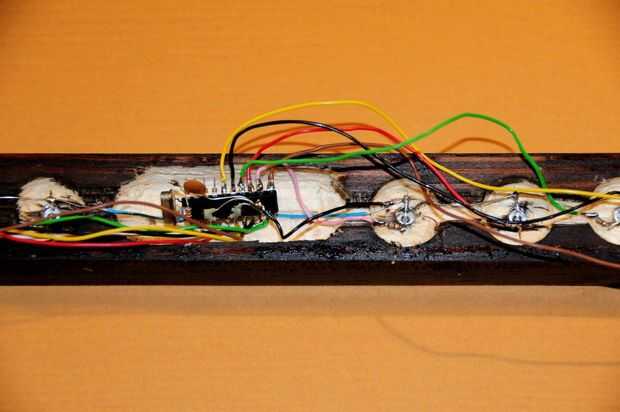

De la soldadura de los cables provenientes de los leds y el pulsador al microcontrolador.

Primero condujo el led (el led más lejano hacia abajo) es el minuto-1 llevaron al led 32 de minutos que debe estar justo debajo del microcontrolador. Sobre el microcontrolador es la hora-1 led.

No te olvides el cable que viene desde el botón, soldar al pin 11 en el microcontrolador.

Terminar con soldar los cables de alimentación para clavija 20 (plus) y la clavija 10 (menos) de la CPU. Y sí, hay un cable final al do - suelde un cable entre el pin 10 en el microcontrolador con el cable largo conectar todos los leds (y el botón).

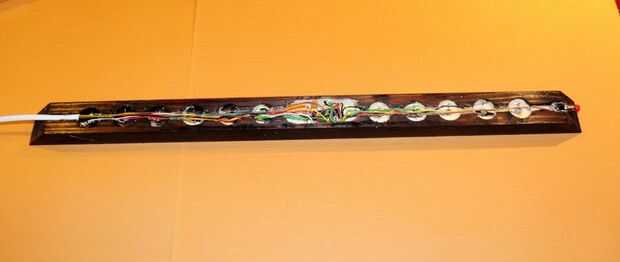

Termine usando hotglue presionado todos los cables en las trincheras de manera limpia y ordenada.
