Paso 2: Construcción: cableado hasta los LEDs

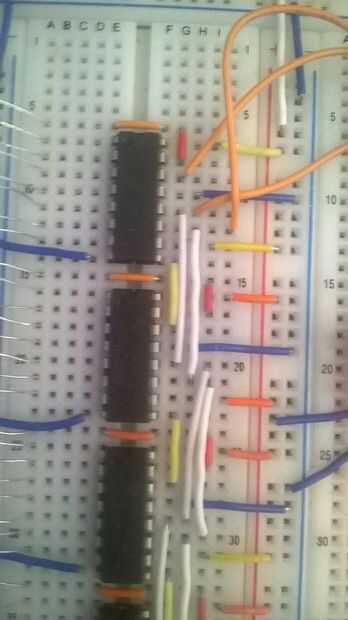

Lugar el cambio se registra en el tablero de pan, usted puede alambre para arriba como lo he hecho si ves las imágenes. Por favor mire el pinout 595 para la referencia de lo que voy a decir.
PIN 13 OE necesita estar conectado a tierra.
PIN 10 * SRCLR tiene que ser levantado a VCC
PIN 8 está conectado a tierra como de costumbre
El PIN 16 es VCC
11 pines todos están conectados entre sí
LOS 12 pines están conectados entre sí
Para encadenar al Registro siguiente, conectas el PIN 9 * QH desde el primer registro a PIN 14 SER de la siguiente y repetir.
PIN 14 SER del primer registro está conectado a Arduino para que no te preocupes todavía.
Las RGBs tienen 4 pines. La muesca indica la orientación. Con la orientación de la muesca a la izquierda, los pernos deben leer R + B G

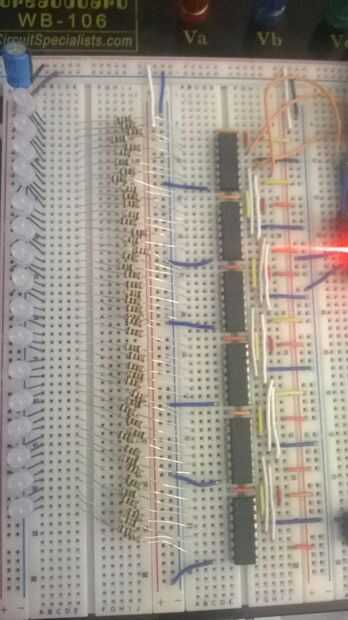

doblar el pin Vcc si desea conectar como lo hice. Ver la imagen. El diodo rojo requiere la resistencia de 150 ohmios mientras que los otros dos pueden utilizar lo 100 Ohm.
Por cierto si te pierdes con esto, usted puede sacar la fuente de donde lo obtuve. Se trata de elacojobs shiftPWM biblioteca. Usted puede leer todo sobre él aquí.
http://www.elcojacobs.com/Using-shiftpwm-to-contro...
crédito va a él aquí.
