Reloj binario inspiración victoriana (1 / 6 paso)

Paso 1: Anteproyecto

Diseño y rediseño.
Uso de los segundos y minutos seis led, el horas uso de cinco. Quería que el reloj tiene un victoriano que decidí en una cubierta clásica con un lote de latón. Integra varios temas clásicos como las columnas y arquitrabe (bueno, es un mundo arquitrabe con un mundo triglyph... y una columna mundo así)

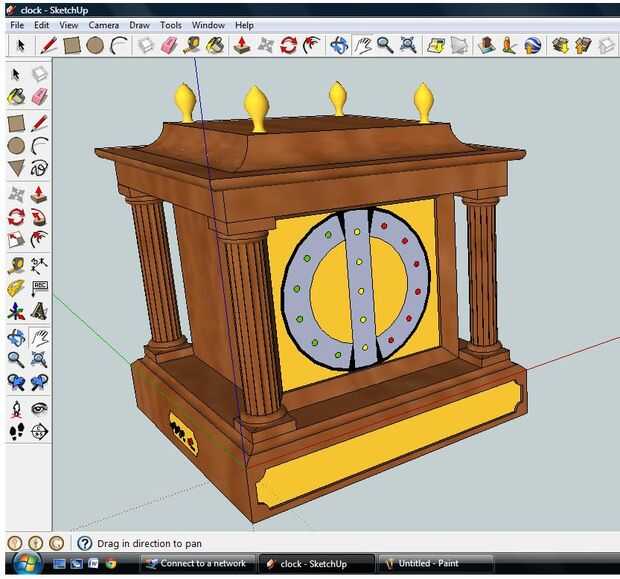

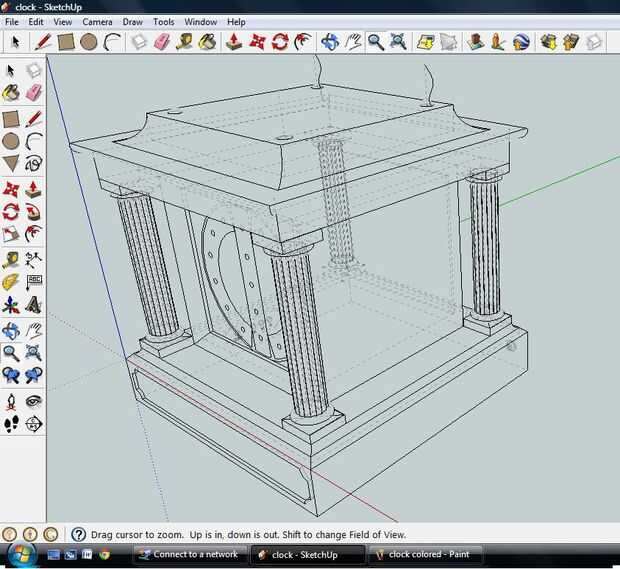

Después la idea aproximada que utiliza Google SketchUp para limpiar y refinar el diseño. Este programa es increiblemente poderoso para una versión gratuita. Feria de advertencia sin embargo, hay una curva de aprendizaje.

Una vez más, quiero dar crédito donde es debido a iideetee por su fenomenal ' ible que usé para las agallas de este reloj.

Una cosa que hizo cambiar de su diseño sin embargo:

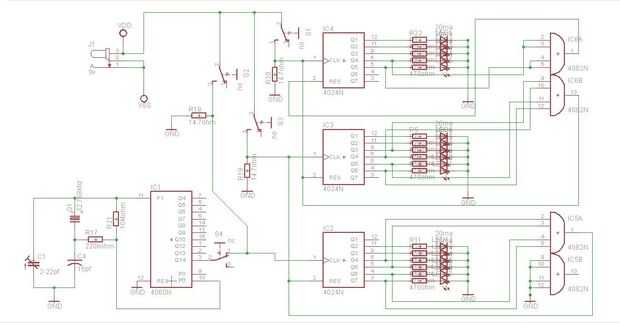

He cambiado los condensadores en el circuito 4060 basado en esta hoja de datos para oscilador de cristal.
