Reloj binario LED

esta es la segunda revisión de mi PIC basado en reloj binario LED. La versión original fue el primer proyecto PIC intenté, utiliza un PIC16F84A ambos el cronometraje y control de la matriz de la pantalla, lamentablemente no mantener buen tiempo y ganado alrededor de un minuto cada semana.

Esta segunda versión se basa en un PIC16F628A funcionando a 4MHz para controlar la visualización, también utiliza un chip de reloj DS1307 en tiempo real a la hora normal. Cada segundo que el DS1307 envía un pulso a la viruta PIC, el PIC lee el tiempo interno de la DS1307 sobre el bus I2C y luego muestra la hora en binario en la pantalla LED.

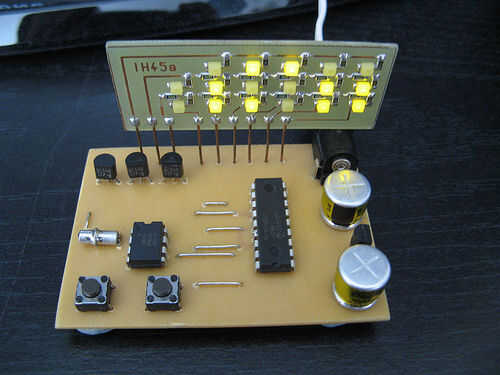

La fila inferior de la pantalla de LEDs de los segundos, las filas centrales muestra los minutos y la fila superior es por horas. La hora en la imagen está 01100:010011:011011 o en decimal 12:19:27. El tiempo es en 24 horas formato así que va a 10111:111011:111011 o 23:59:59

El PCB se podría hacer doble cara, o como he hecho aquí una cara con 7 enlaces de alambre soldadas en lugar en lugar de la capa superior de cobre. Tiene un regulador de 5 voltios por lo que podría alimentarse con cualquier fuente de alimentación de 9-15 voltios DC.
