Reloj binario LED (5 / 6 paso)

Paso 5: Pantalla de soldadura

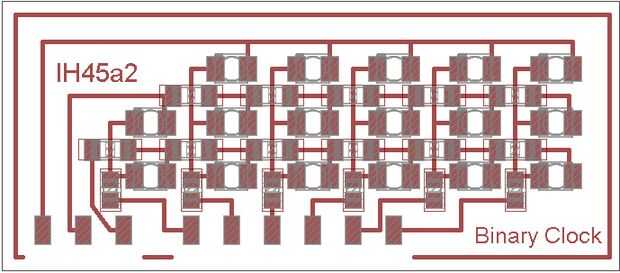

Para el display necesita 17 superficie montaje LEDs, resistencias de montaje superficial de 6 100 ohmios, 11 enlaces de cero ohmios y 9 tiras de 2 cm de la campana de alambre. Soldarlos a la placa según el diagrama de abajo, ensureing que soldar los LEDs en la orientación correcta.

La tablilla se muestra aquí es una versión más reciente que se utiliza en el resto de las fotos en este instructable, tiene menos resistencias así es más fácil y barato de hacer.

Debe tener cuidado al montar los enlaces cero ohm (resistencias con cero resistencia) ya que hay pistas en el PCB entre los 2 electrodos de soldadura, los enlaces deben colocarse para que ninguno de los terminales metálicos toque la pista de PCB entre las almohadillas.
