Reloj binario simple (1 / 6 paso)

Paso 1: Instalación de LED

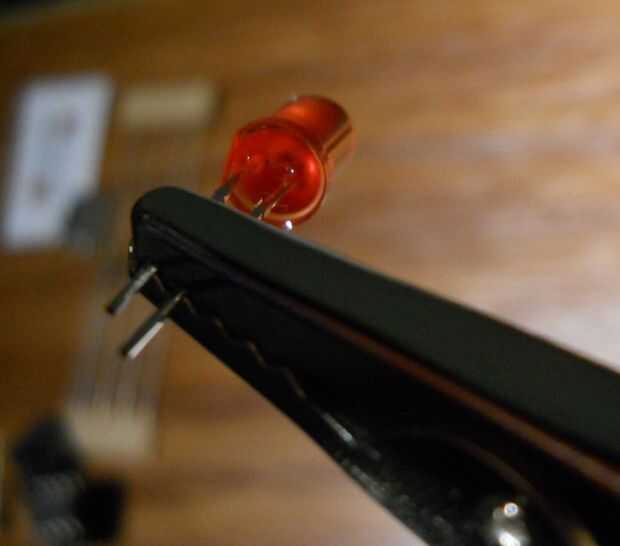

LEDs do have polarity. Las bases no son perfectamente redondas. Hay un borde plano en el lado negativo de un LED.

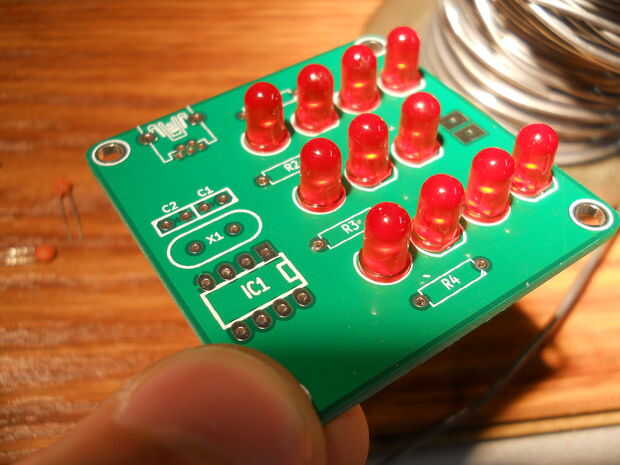

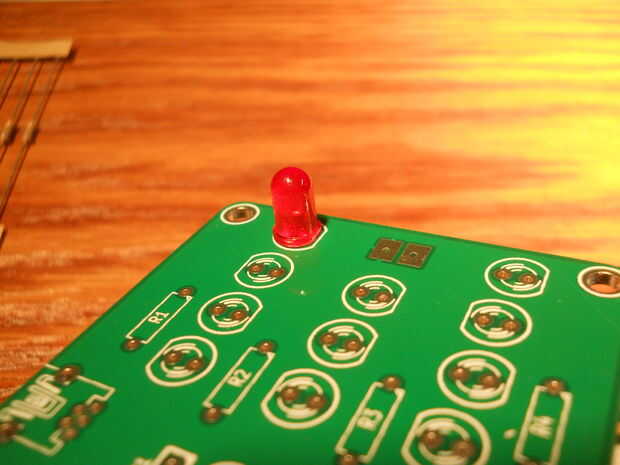

La huella del LED es exhibido en el tablero de seda. No todos los LEDs están dispuestas con la misma polaridad. Compruebe cada LED para la alineación correcta.

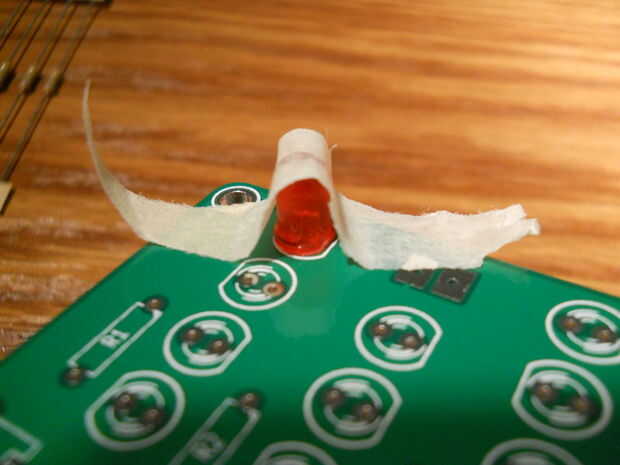

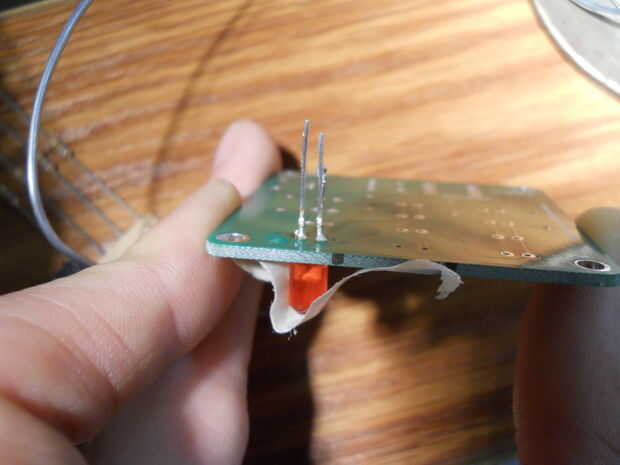

Este es el punto focal del proyecto, por lo que queremos que se vea bien. Una vez que el LED se coloca en el tablero, te recomiendo un pequeño trozo de cinta adhesiva para mantenerlo en la Junta mientras que está siendo soldada en su lugar. Si nada es sujeta LEDs en su lugar, puede soldar en su lugar a ángulos de indeseados.

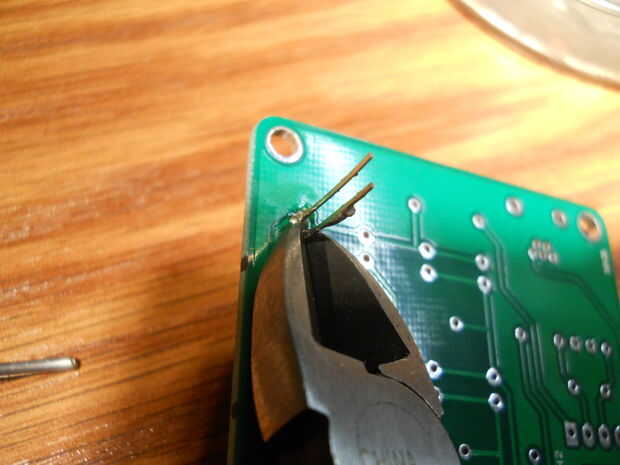

Una vez que se sueldan en su lugar, se pueden acortar los cables de fuera.

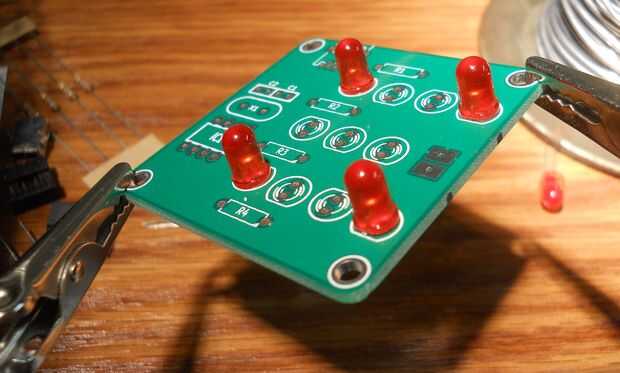

Colocar los LEDs en las cuatro esquinas en primer lugar, permitirán un ambiente de trabajo incluso y hacer colocar LEDs recto y al ras contra el tablero, más fácil.
