Reloj binario simple (4 / 6 paso)

Paso 4: USB

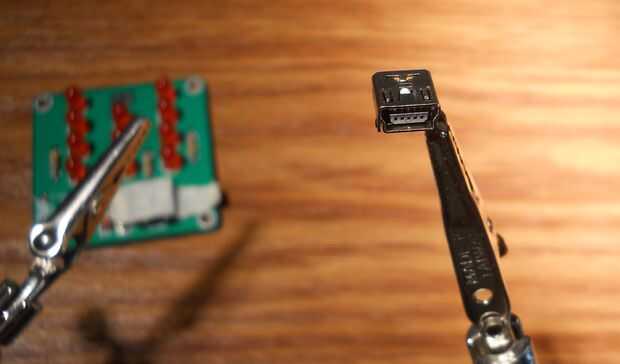

Esto se puede Agregar al proyecto con tan sólo cuatro puntos de soldadura.

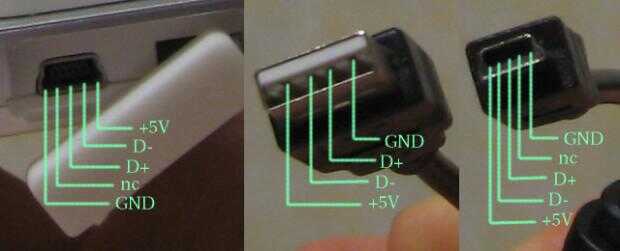

Conectando los puntos se van a asegurar el puerto mejor y mantenerlo más seguro a largo plazo... todos los pernos están muy cercanos y pueden ser difíciles mantener separada la soldadura. Asegúrese de que estos puntos de soldadura no toque. Conectando estos puntos entre sí puede dañar los equipos. Los pines corresponden a energía, tierra y datos de las transferencias.

Si usted necesita ver que está sucediendo en este puerto,

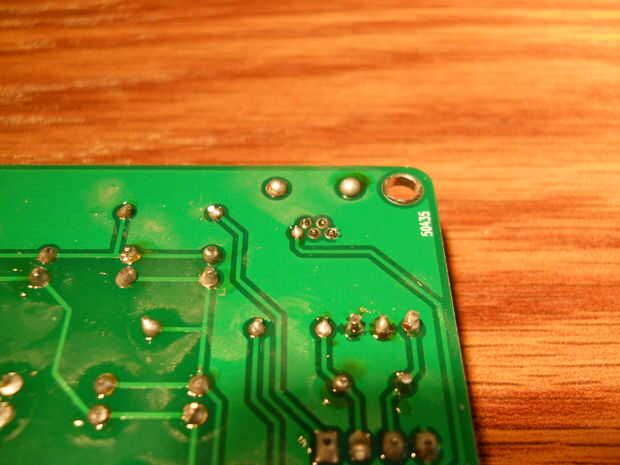

La conexión importante a hacer es la parte inferior izquierda y derecha, con el tablero orientado como se muestra a continuación. Además de estos puntos, los dos puntos de montaje que la sujetan a la necesidad del tablero terminado. A continuación, tengo el punto extremo izquierdo terminó, esto es la conexión de 5v positivos. Además, la extrema derecha perno necesidades estén soldadas en su lugar, para el circuito de tierra.
