Reloj binario utilizando Neopixels (2 / 6 paso)

Paso 2: Montar las tiras de LED y la soldadura...

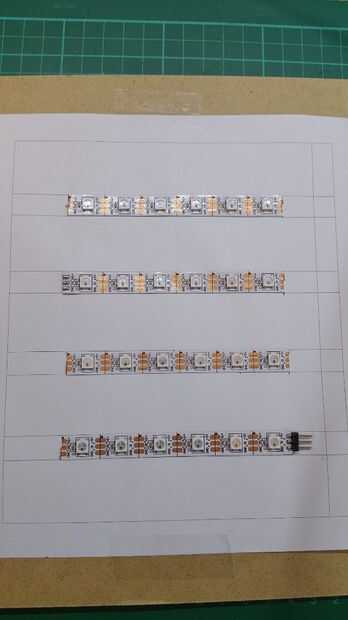

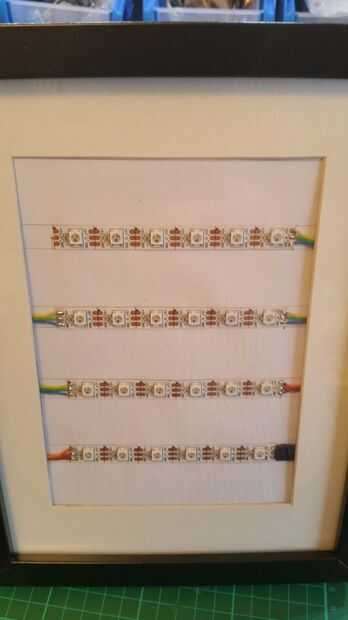

Como se aprecia en las fotos para este paso, imprimí líneas sobre un papel y puso las tiras sobre ellos, entonces, reconstruir el marco cada vez y "comentar" para asegurar que tenía el aspecto que quería. Una vez era feliz, que permanentemente la tira a la base con pegamento, la parte posterior pegajosa en la mía no era demasiado buena.

Para el diseño de este libro usado LibreCAD, que es Open Source y más que adecuada para la tarea, recuerde cuando se imprime para centrar la imagen y cambiar el ratio de impresión 1:1. He adjuntado el esquema que utilicé en este paso.

A continuación en el ToDo lista fue conectar las tiras. En mi caja de bits tenía algunos conectores de borde de PCB macho así usaron en vez de soldar la primera conexión en. Si usted tiene estos y quiero ir a esa ruta por favor no dude en hacerlo.

De todos modos, a partir de la franja inferior, flechas va de derecha a izquierda, soldar el conector de borde en la tira, o cables de la conexión principal, yo sugeriría usar rojo, negro y otro color para los datos. Mayoría de las tiras es etiquetas +. -, D... + es el positivo, - negativo, D es datos, no todos son iguales y pueden tener diferente voltaje, mina son 5v. Asegúrese de que al encender se utilice una fuente de alimentación apropiada.

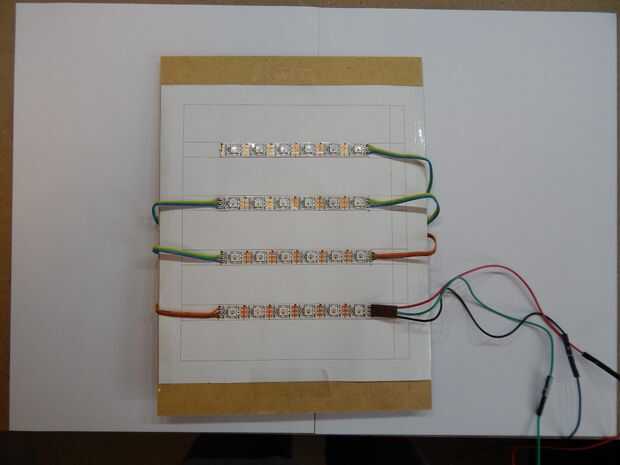

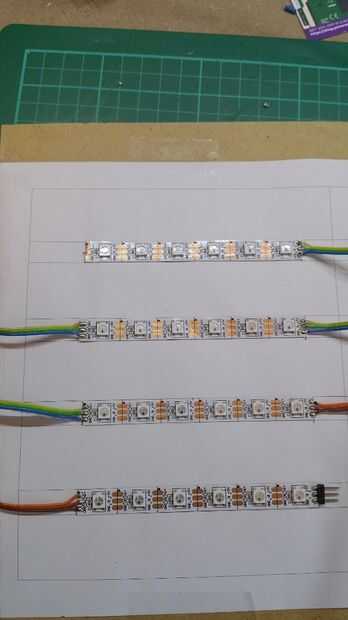

Eso es iniciada la primera tira, ahora lo que tenemos que hacer es conectar todas las tiras en serie, por lo que debe ser la izquierda de la franja inferior, a la derecha de la siguiente tira para arriba, así sucesivamente y así sucesivamente, la última tira no debe tener ninguna conexión en el lado izquierdo y las flechas para todas las tiras deben ser de derecha a izquierda como se mencionó anteriormente.
