Reloj binario utilizando Neopixels (4 / 6 paso)

Paso 4: Comenzar con el cableado... deje que la diversión iniciar

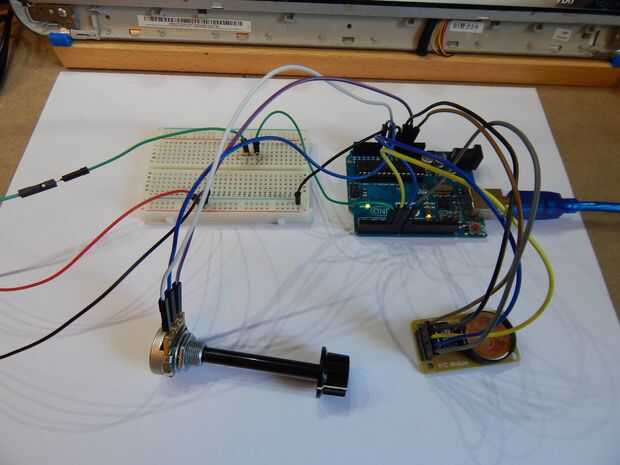

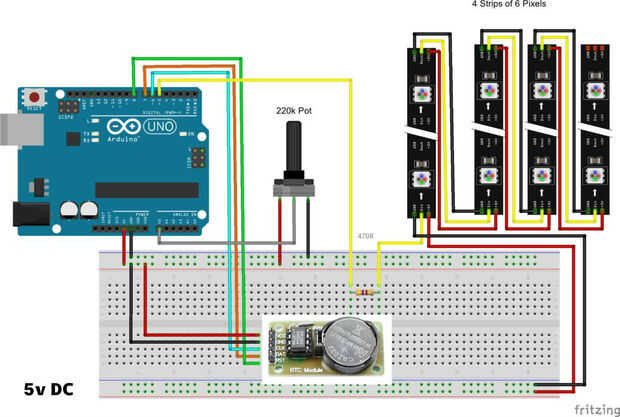

Como estoy seguro que se puede ver en las fotos que no pude encontrar el módulo correcto en Fritzing había importado una imagen y alineados como mejor como pude.

El riel inferior de potencia debe tener su propia fuente de alimentación de 5v, el tamaño de la fuente de alimentación es depandant sobre el consumo de tus LED. Quisiera sugerir a er en el lado de la precaución y utilizar uno que podía manejar todos los LED se enciende con su máximo brillo.

No he aún cometido esto a un PCB (utilizará placa perforada) como puedo agregar una pantalla LCD en ninguno para un futuro lejano con un sensor de temperatura y mostrar la fecha y la hora y la temperatura en formato estándar, razón por la cual actualmente no existe ningún otro esquema...

ADVERTENCIA... Nota el error en el diagrama, el terreno de las necesidades (cable negro) de RTC a goto no el carril positivo de la tierra como se muestra, actualizar el diagrama y subirlo nuevamente, gracias istoos para darse cuenta.
