Reloj Bluetooth (1 / 4 paso)

Paso 1: Componentes de montaje superficial.

La primera parte y la parte principal de esta compilación es los componentes de montaje superficial así que si usted nunca se suelda componentes superficiales del montaje entonces echen un vistazo al video y cubre esta parte de principio a fin!

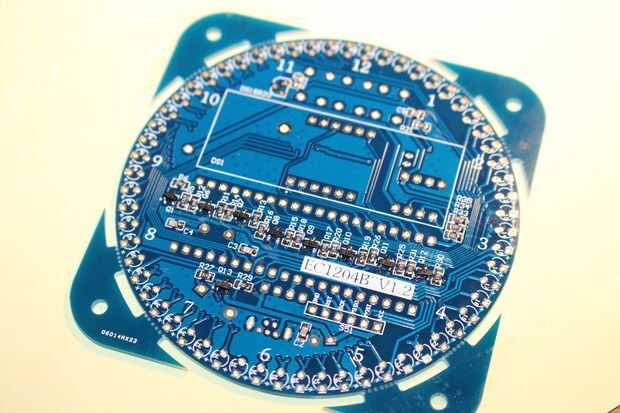

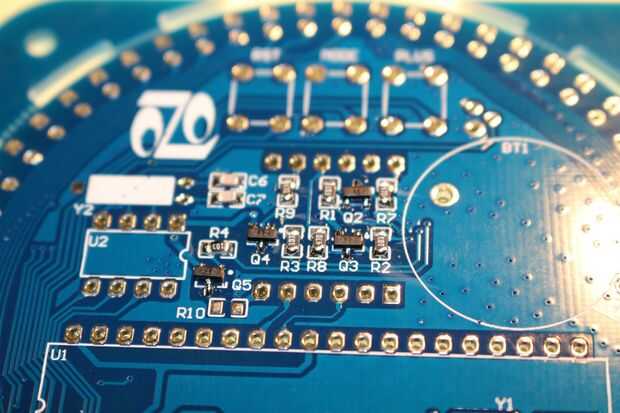

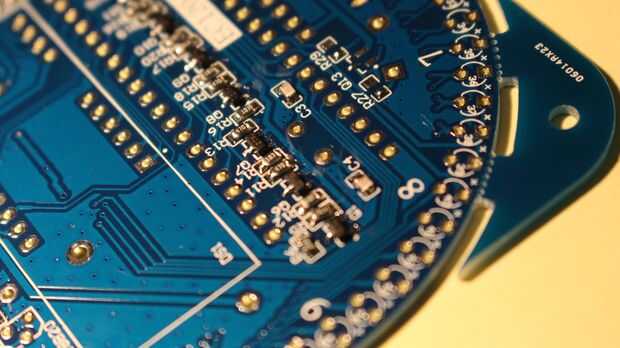

Paso 1) de la soldadura de todos los componentes de montaje superficial, resistencias, condensadores y transistores.

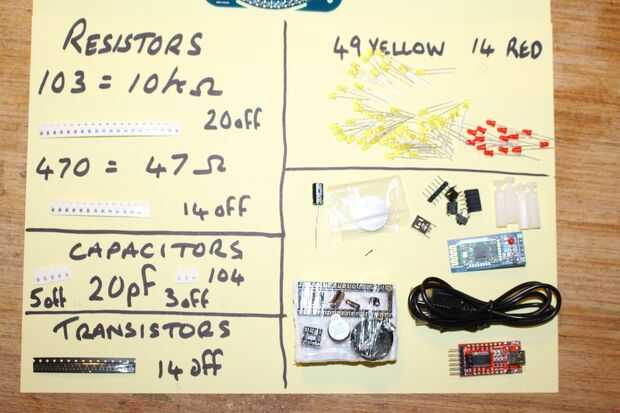

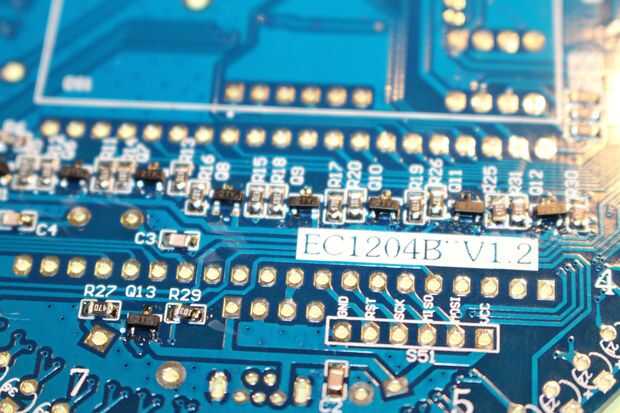

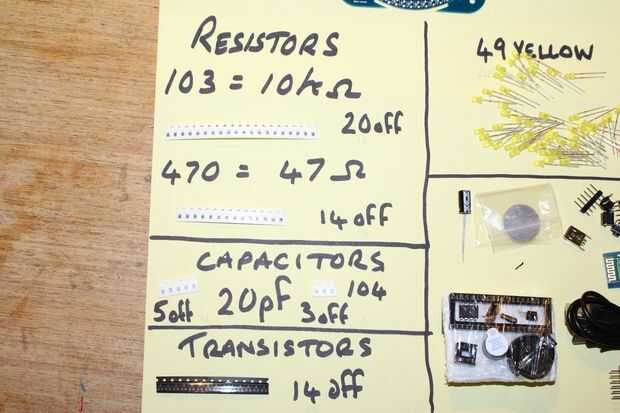

Antes de precipitarse en esta compilación un poco de tiempo para trabajar en lo que va donde y descargar la lista de componentes. En uno de los cuadros que verás que he puesto todos los artículos hacia fuera en un pedazo de papel, esto no fue sólo para el instructable pero ayuda a identificar los componentes. Usted debe ser capaz de ver en las fotos que hay dos valores diferentes de resistencias y los valores reales (47 ohmios y 10000 ohmios) son muy diferentes, por lo que es muy de importación de la lista de componentes y asegúrese de que obtener los valores correctos en el lugar correcto. También cada transistor posee dos resistencias diferentes, por lo que los valores tienden para alternar a lo largo de la placa. Intente colocar las resistencias y la soldadura con los números hacia arriba, entonces si tienes un problema, puede comprobar los valores.

Trate de no detenerse a tiempo en cada componente y si no entiendes bien primera vez luego de dejar el componente enfríe antes de intentar otra vez. Se necesita una punta muy fina en su soldadura soldador y 0,7 mm de diámetro. y mientras que tal vez no sea lo mejor para el medio ambiente prefiero utilizar soldadura de plomo/estaño.

Pero si no quieres ver el video esto es la forma básica en que soldar componentes de montaje superficial.

1. Alinee cuidadosamente la Junta para que pueda trabajar en una línea agradable. Cinta el PCB hacia abajo para evitar que móviles.
2. Comience soldando con cuidado una almohadilla de cada componente de montaje superficial.
3. Entonces, uno de los componentes a la vez soltar el elemento en el PCB y moverse en su lugar con un palillo de dientes.
4. Mientras sostiene el componente en su lugar rápidamente derretirse el estaño y deje que endurezca.
5. Si está satisfecho con la alineación de la soldadura de las otras piernas.

Yo no he dicho nada sobre los condensadores, pero debe tener en cuenta que hay dos muy diferente valor. 4 condensadores se utilizan para ir a ambos lados de los cristales para formar el circuito oscilador. éstos están marcados como p 20 siendo 20 Pico faradios, otros dos condensadores se utilizan para suavizar la entrada de USB y el circuito de reset, que estos dos están marcados como 104 pero se trata de una marca y no un valor real. 104 equivale a un valor de 0.1 uF (Micro Faradio) que convierte en Pico faradios es 100.000 Pico faradios (10 con 4 ceros añadidos) de cualquier manera que se mire, los dos condensadores diferentes parecen iguales pero son valores muy diferentes. Si se va a poner un 104 donde p 20 debe ir entonces me supongo el cristal no oscila.
