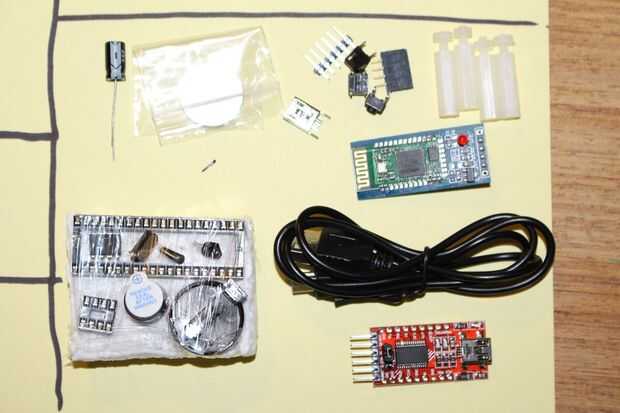

Paso 3: Botones, sostenedores de la viruta etc....

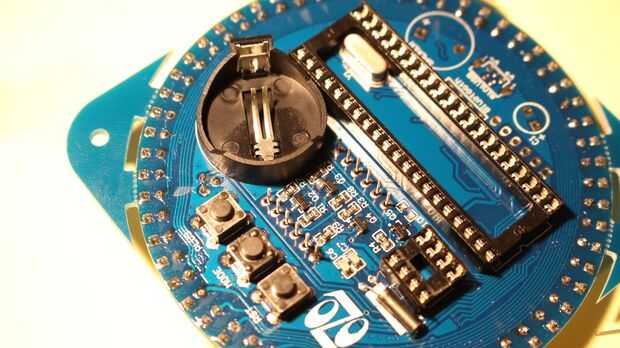

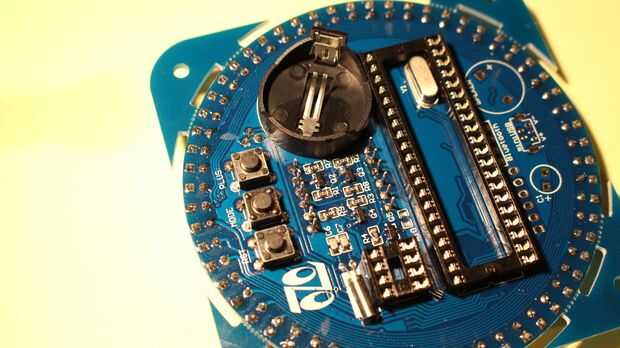

Paso 5) soldadura de los tres botones, dos titulares de chip y soporte de la batería. no hay mucho que decir acerca de estos componentes aparte debe soldar cada un pata componente primero y verificar la alineación antes de soldar el resto. Los botones sólo pueden seguir sola su camino y los titulares de dos chip tienen una muesca en el extremo que debe estar alineado con el gráfico de la PCB, nota los dos chips de distintas formas de cara! antes de soldar la batería titular de la curva sobre la pierna que va a terminar debajo de la pantalla, otra cosa tienes que cortar hacia abajo.
Paso 6) las instrucciones dicen recortar las patas del soporte del chip DIL 8 pero me encontré con que no sea necesario.

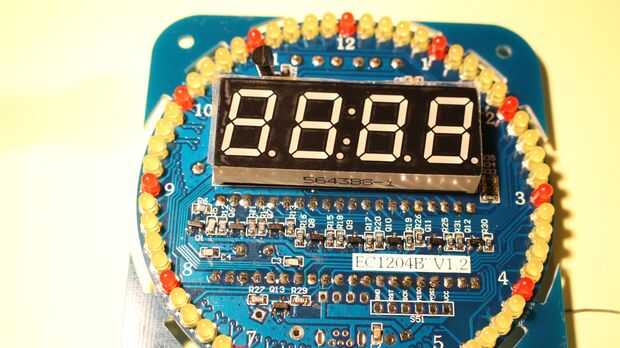

Paso 7) siguiente para montar es la pantalla 4 * 7, este debe estar equipado con los decimales en la parte inferior de la PCB (enfrente de lado al sensor de temperatura). Otra vez me había suelda sólo una pierna luego comprobar alineación antes de había soldado al resto.
Paso 8) soldadura en colocar las dos cabeceras. La cabecera de 6 pines para la programación se monta en la parte delantera y el pin 4 de Bluetooth está montado en la parte posterior.
Paso 9) soldadura el zumbador y el condensador grande en el lugar, sin embargo usted debe tomar cuidado de ellas alineación en la forma correcta alrededor de ambos artículos están polarizados. la pata negativa del condensador está indicada en el cuerpo, y la pata positiva del zumbador se indica en la etiqueta. Y por último la toma USB, que sólo puede seguir sola su camino alrededor.
Paso 10) es el último paso en las instrucciones y montar ambos chips. En primer lugar deberás doblar cuidadosamente las patas en conseguirlos para encajar en los titulares y en segundo lugar asegúrese de que montar los chips de la forma correcta de alrededor. señalan en direcciones diferentes por lo tanto tenga cuidado.

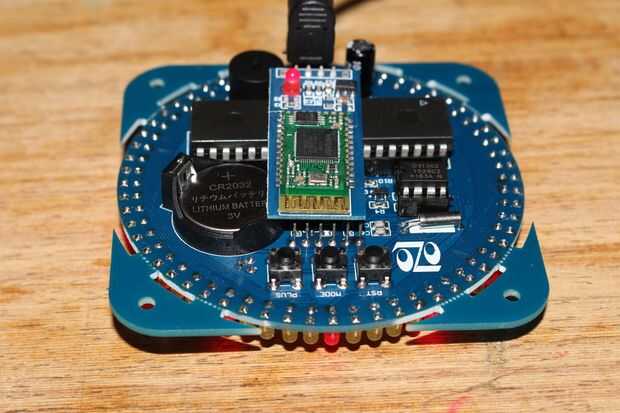

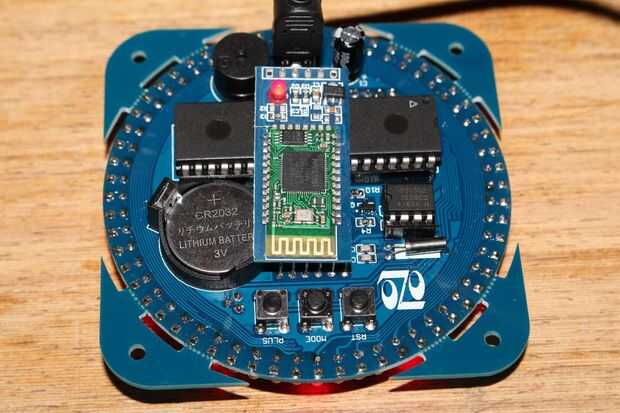

Y por último si usted ajuste la unidad Bluetooth ranura en su lugar por lo que es sobre el chip de 40 pines.
