Reloj casero con Arduino (2 / 3 paso)

Paso 2: montaje!

D1-13, 2 d2, d3-11, d4-10, a-A0, b-A1, A2 c, d-A3, A4 e, f-7, g-6

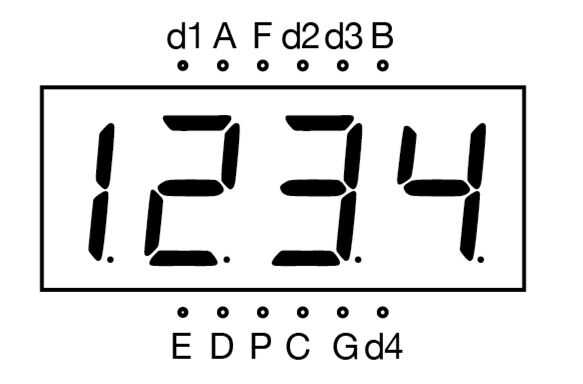

Es como el SEVSEG tiene que conectar con Arduino. Incluí una imagen de la SEVSEG y sus pasadores. El bredboard es también una imagen aquí. El cable verde va a los 3, 3V conexión y el cable blanco en el riel negativo va a tierra.
