Paso 3: Hacer la versión soldada
Ensanchar los orificios de las esquinas de ambos PCB hasta que ajuste los tornillos de nylon a través de ellos.
Soldar los 6 botones y el botón on-off en el PCB.
Retire el conector USB del amplificador de potencia DC-DC y rompa el vacío PCB por debajo de ella.
Para el mini Pro, pegar el pin encabezados con las patillas largas abajo en el PCB. Ahora doblar las patillas en la parte inferior como alternativa a la izquierda y a la derecha. De esta forma se fijará a la PCB sin soldar las patillas largas. Coloque el mini Pro en los pernos cortos y soldar los pernos a la Junta.
Las 5 clavijas del módulo matriz 7219/LED de la PCB de la soldadura. Utilice el título suministrado polos de 90 grados que soporte vertical.

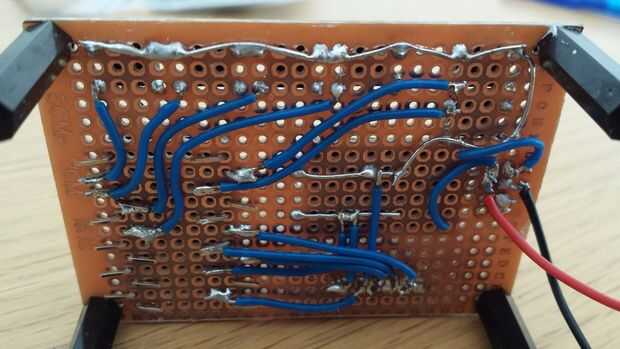

Preparar los cables de conexión y Suelde todas las conexiones. No importa que de los 20 pines IO la matriz de LED y botones están conectados ya que se puede establecer en el software.
Finalmente, conecte los dos cables de soporte de la batería al interruptor de encendido/apagado.
Después de cargar el software, complete la unidad de montaje en la parte superior un segundo PCB con espaciadores de nylon. Las pilas ajuste en el medio y pueden ser guardadas en lugar con dos gomas.
