Paso 14: Gráficos de interfaz de usuario diseño haciendo

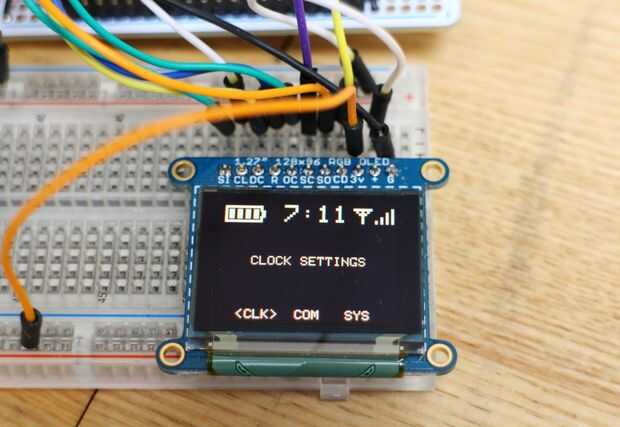

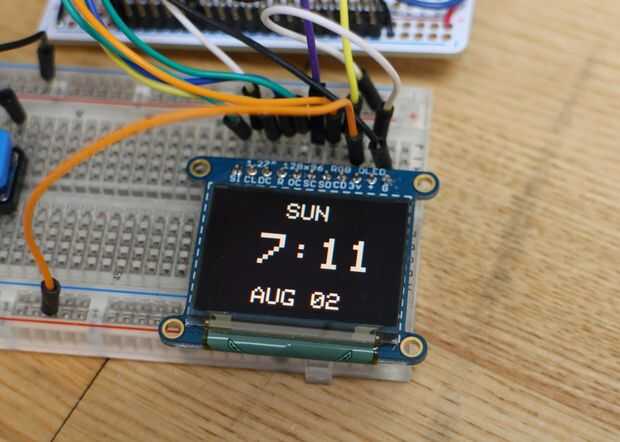

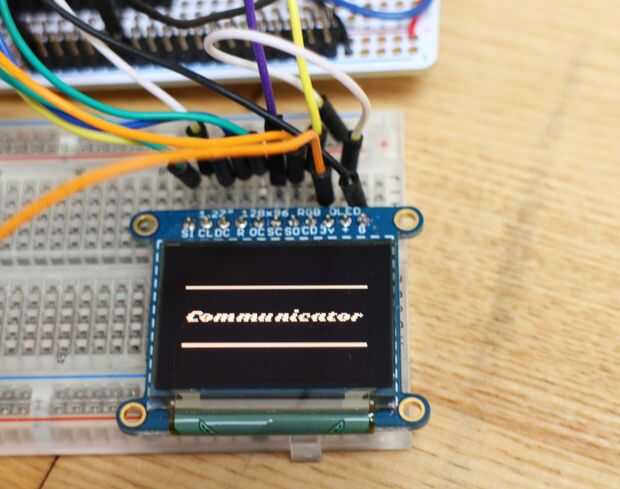

En su mayor parte, usé las funciones integradas de la biblioteca de Adafruit GFX para crear los gráficos de interfaz de usuario. Quería utilizar símbolos más detalladas para la insignia, la intensidad de señal y carga de la batería por lo que he creado mi propio alias, símbolos blanco y negro en photoshop. Pude incorporan una tarjeta micro SD para los gráficos, pero quería crear una interfaz de usuario monocromo y habría añadido una tarjeta SD a la general drenaje de energía.
Usé un poco libre de software denominado a asistente de LCD para convertir los mapas de bits en matrices de estilo C hexagonales que podrían ser utilizados por la función de dibujo de mapa de bits. Si te gustaría crear tus propios símbolos sencillos es muy fácil ya que el software simplemente toma un mapa de bits y sale un archivo de encabezado con los arreglos de discos. Si tus imágenes son pequeñas y no complejo, visualmente sería analizar la matriz de los errores. Por un puñado de imágenes, LCD asistente insertaría de vez en cuando un poco al azar en la fila superior de la imagen.
Aquí está un pequeño ejemplo de uso de Sparkfun en utilizando el software así.
