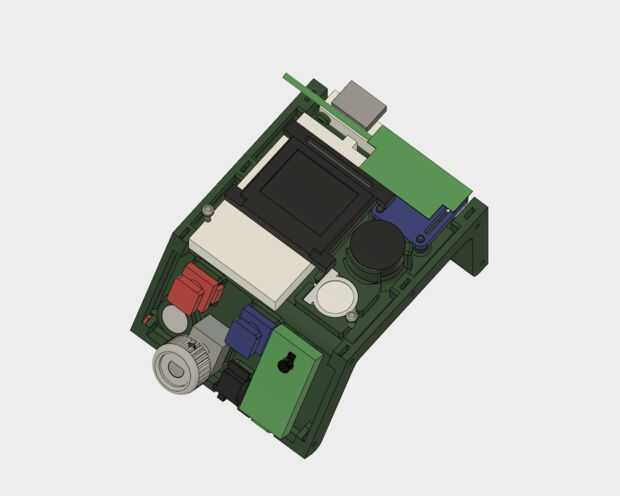

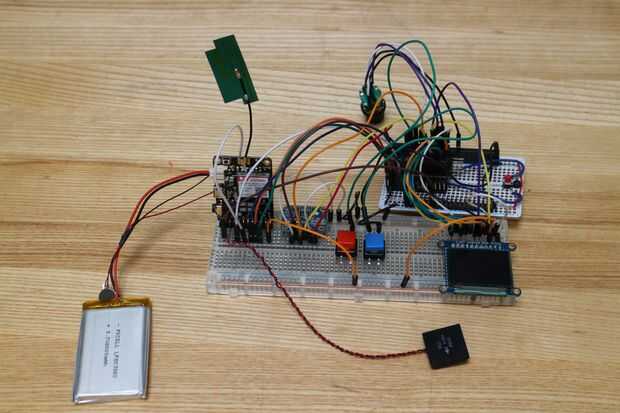

Paso 4: Diseño eléctrico
Controlador
3.1 Teensy es mi ir a Junta Directiva para proyectos de microcontrolador. Son rápidos (72 MHz +), barato (~ $20), (normas integradas) tiene montones de memoria (256K de ROM, 64K de SRAM). La 3.1 tiene un RTC incorporado que hace tiempo manteniendo una brisa. Los accesorios necesarios sólo son un cristal de 32,768 KHz y una batería de 3V a tiempo.
Entrada
Elegí para el diseño de la interfaz en dos pulsadores momentáneos y un codificador rotativo (con interruptor incorporado) y una sola diapositiva SPDT switch. El interruptor controla directamente la energía de la batería de LiPo. Aunque podría haber fácilmente diseñé alrededor de sólo el codificador para la interfaz de usuario, desplazamiento y confirmar para cada interacción solo toman tiempo y pueden llegar a ser tedioso, además quería tener los botones rojos y azules a la de los comunicadores del estilo de Venture Bros.
Wireless
El corazón del sistema es un chip de SIMCOM-800, que montados sobre de Adafruit FONA breakout. Corto de diseñar mi propio PCB, el FONA es uno de los tableros de arranque GSM más compactos disponibles, que es bueno para mantener las cosas delgado. El manejo es básicamente un módulo móvil todo-en-uno, que requiere solamente las conexiones mínimas de una batería, altavoz, micrófono y un controlador. Opté por colocar un motor de vibración wee así por bondad de notificación adicional.
Pantalla
Opté por usar una 1,27" 128 x 96 píxeles Pantalla OLED como la pantalla principal. Fui con este módulo por muchas razones: 128 x 96 es una relación de aspecto 4:3, que es un diseño clásico, dibuja la corriente mínima, tiene contraste agudo de la maquinilla de afeitar, incluye una ranura para tarjetas microSD en la parte posterior.
Energía

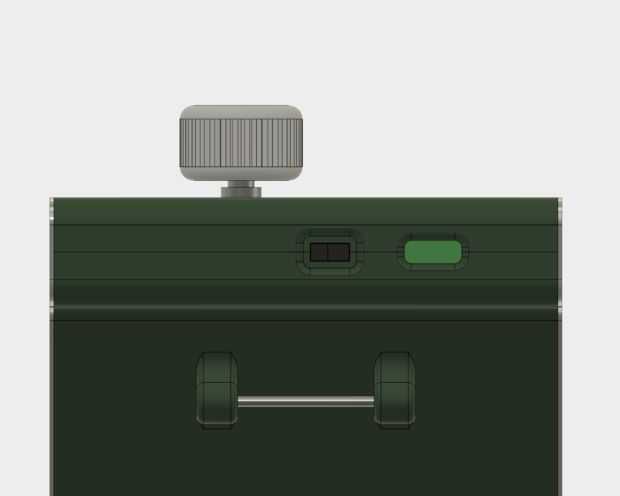

El sistema es alimentado por una batería de LiPo 2000mAh, que es extraordinariamente grande para un dispositivo portátil (la mayoría están en la gama de 500mAh de sub), pero como esto es esencialmente un teléfono celular, quería tener una duración de batería realista de al menos 8 horas. La batería está conectada directamente al módulo de FONA y el resto del sistema es alimentado a través de un regulador Step-up de 5V que impulsa la 3.7V fuente de pin VBAT del módulo. El interruptor de encendido está situado en el borde delantero de la placa de control.
