Reloj con caja de pong (4 / 11 paso)

Paso 4: DS3231 AT24C32 reloj de tiempo Real modificación

El módulo RTC ha construido en la compensación de temperatura y una interfaz I2C y no requiere cambios de código para trabajar.

Suministrado el módulo está diseñado para cargar un LiR2032 recargable batería de botón. Hay muchos artículos en internet sobre el diseño del circuito de carga para estos módulos y posible riesgo de incendio a la batería.

Decidí jugar seguro y cortar el circuito de carga quitando R5 y luego montar una batería estándar. La batería debe hace muchos años.

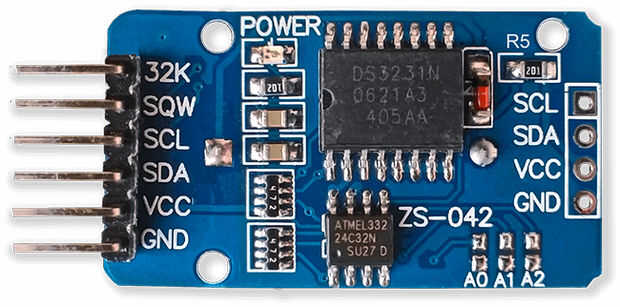

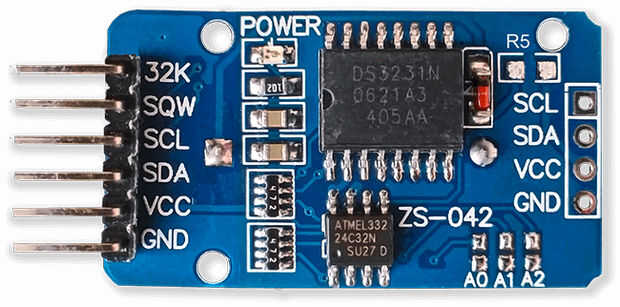

Fig.1 muestra el módulo y ubicación de R5 mientras que fig.2 muestra R5 quitado.
