Paso 5: Modificación de módulo infrarrojo
He utilizado una placa de relé controlados remoto modificada para control y configuración del reloj.
Las entradas de relé se utilizan para cambiar el Arduino. El módulo cambia tan un botón hay que pulsar dos veces en cada selección, una vez para funcionar y otra vez. Un LED se encenderá si la izquierda se acciona el interruptor. Se puede modificar el código para activar en cada estado si encuentras un botón dos veces molesto.

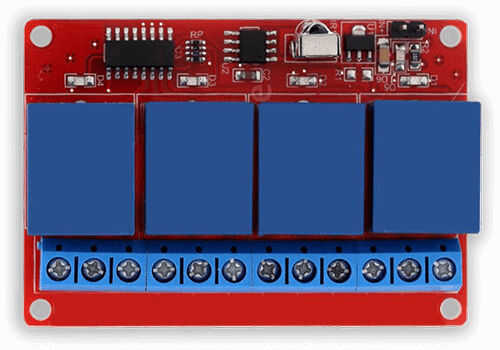

Fig.1 muestra el módulo original.

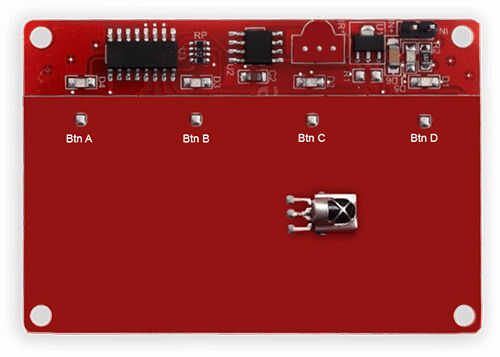

Fig.2 muestra los relés y terminales de tornillo y de la soldadura de pernos insertados en las entradas de relé antiguo. El sensor infrarrojo es luego extendido hacia fuera y el derretimiento caliente pegado en su lugar bajo la ventana transparente en la máscara de la pantalla.
El regulador de 5v ya no es necesario para que los pines de entrada y salidos están en cortocircuito hacia fuera y el tablero se alimenta entonces de la misma fuente como Arduino.

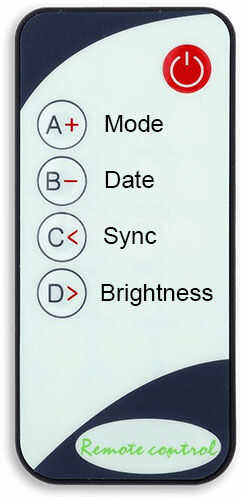

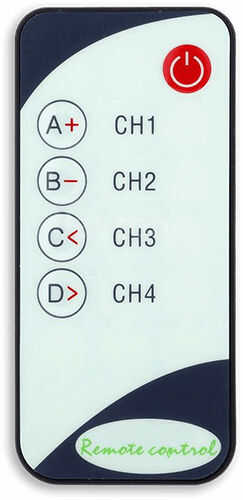

En la fig.3 remoto IR es entonces re-etiquetado como fig.4.
Modo selecciona los 5 modos, Slide, Pong, dígitos, palabras y Normal y luego configurar
Fecha Mostrar la fecha
Sync restablece a los segundos 30 listo para sincronización inicial (el reloj se sincronizará sólo si los segundos entre 24 y 36 cuando sincronizar el segundo 30 pulso se recibe desde el reloj del maestro). Cuando en este rango de tiempo real segundos Pulse el botón de sync para ajustar a los segundos de reloj a 30. El reloj se espere 0 segundos recibe el pulso de sincronización de 30 segundos y luego en los próximos 30 segundos sync sincroniza el reloj de pulso. Luego sincroniza el reloj en el medio minuto cada minuto.
Brillo los ciclos de la pantalla a través de 5 niveles de brillo sin tener que pasar por el menú de configuración.
