Paso 8: Montaje de tableros/montaje el reloj

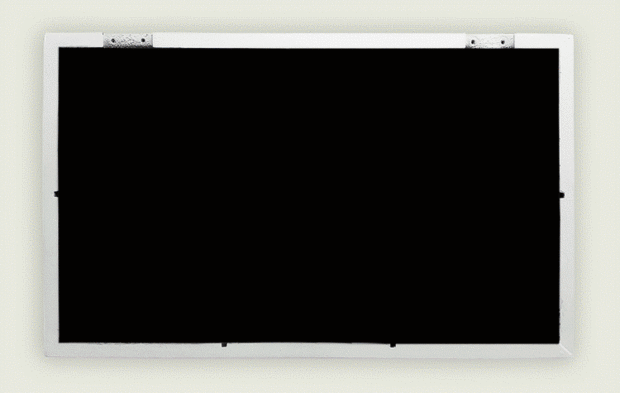

la Fig 1 muestra la animación de la Asamblea.

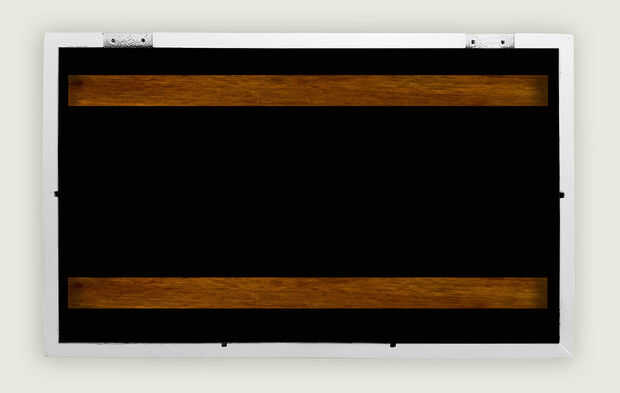

Fig 2 empezar por montaje en bloques de madera en la caja. Tornillo de éstos en la parte posterior de la caja con tornillos pequeños para madera. Yo atornille siempre algo de pegamento ya que hace más fácil quitar el montaje del reloj en una fecha posterior.
Se cortan los bloques de madera para que las tablas de la pantalla principal hasta casi tocar la máscara de cristal/de la exhibición del espacio. Esto tomará un poco de ensayo y error y es posible que necesite algunos espaciadores debajo de los bloques para obtener la altura correcta.

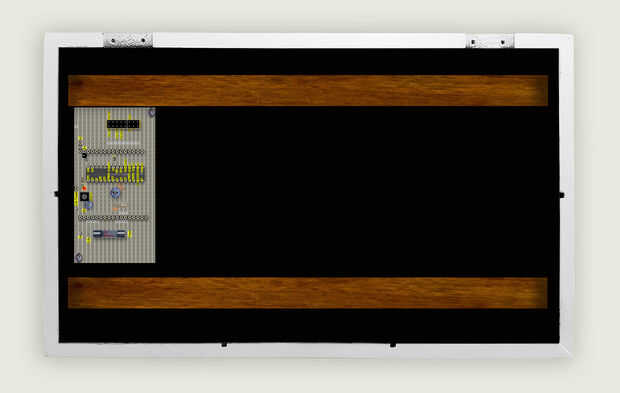

Fig 3 tornillo de la placa de circuito principal en su lugar a la base de la caja.

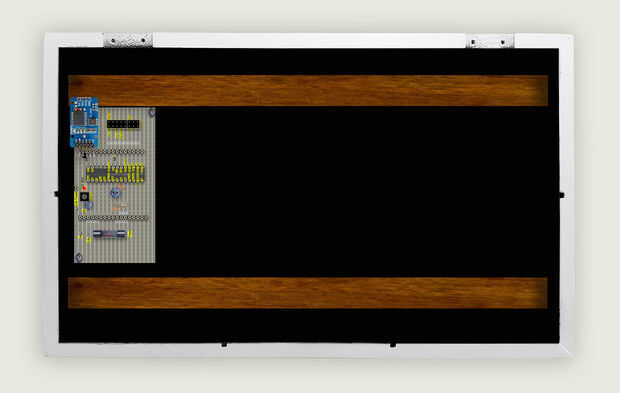

Fig 4 el módulo RTC se fija entonces el bloque de montaje superior de madera.

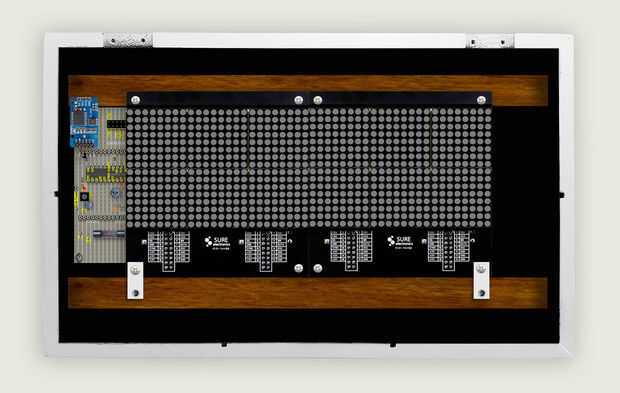

Fig 5 antes de montar las placas de exhibición que se unen a las tablas junto con un corto metal o barra de plástico y tuercas y tornillos en la esquina inferior derecha de la pantalla izquierda y la esquina inferior izquierda de la pantalla de la derecha. Si utiliza una barra de metal no cortocircuite las partes metálicas de la PCB. Este bar no se aprecia en la fotografía como se fija en las placas de exhibición.
Ahora es un buen momento para conectar todos los cables de cinta y otros conectores a la placa Arduino.
Montaje en el que se muestra en los bloques de madera. La muestra se atornilla directamente al bloque superior y via corta metal o plástico barras el menor bloque de madera.

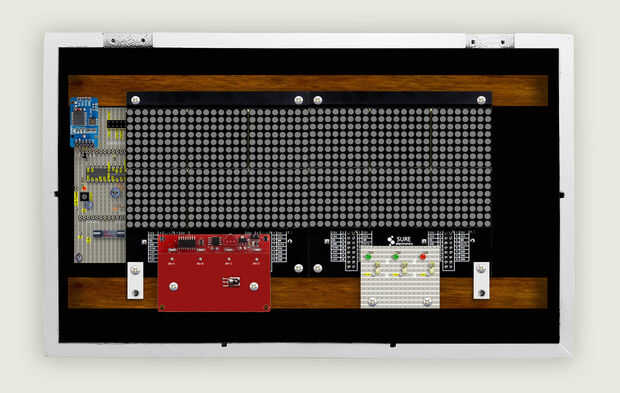

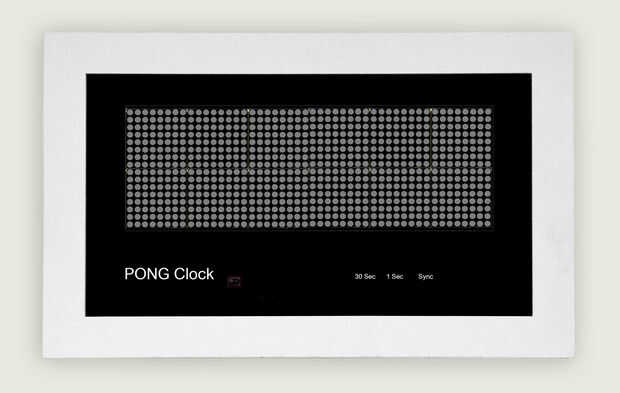

Fig 6 IR el tablero y el tablero de LED entonces se montan en el bloque inferior asegurándose de que el receptor IR fijo a la Junta de IR está alineado con el espacio en blanco en la máscara de la pantalla. Los LEDs en el tablero de LED también deben estar alineados con las etiquetas de LED en la máscara de la pantalla.
