Paso 3: Preparación de la Junta de Meggy Jr
Uno de los encabezados se colocará en las conexiones disponibles gratuitamente llamadas "PC0" a través "PC5". Este título dará acceso a las señales SDA y SCL.
La segunda cabecera va a reemplazar el conector FTDI y proporcionará la energía necesaria (5V) y la tierra. Todavía necesitamos un conector FTDI para programar el dispositivo, por lo que nos volverá a crear en el BOB de RTC.
Así que adelante y retire con cuidado el conector FTDI. La mecha de desoldadura viene bien en este caso. Asegúrese de que usted húmedo con la pluma de flujo antes de cada uso. Después de que la mayoría de la soldadura se ha ido, 6 pines pueden sacar patillas, con unos alicates. Después de los 6 orificios limpiado (uso de un pin de seguridad para pasar por cada agujero, ya que la soldadura no se pegue a él), lugar y la cabecera de hembra de 6 pines de soldadura.

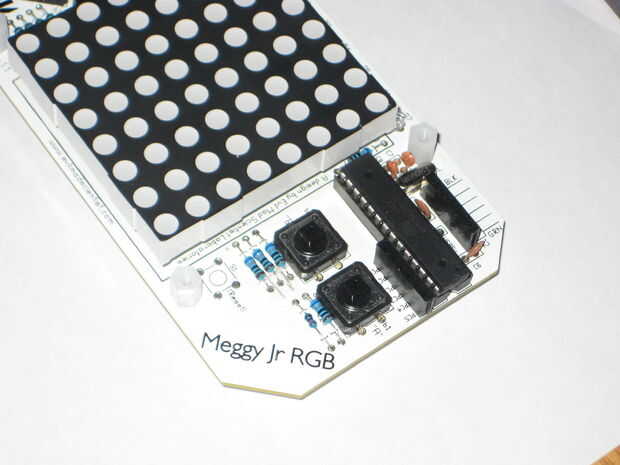

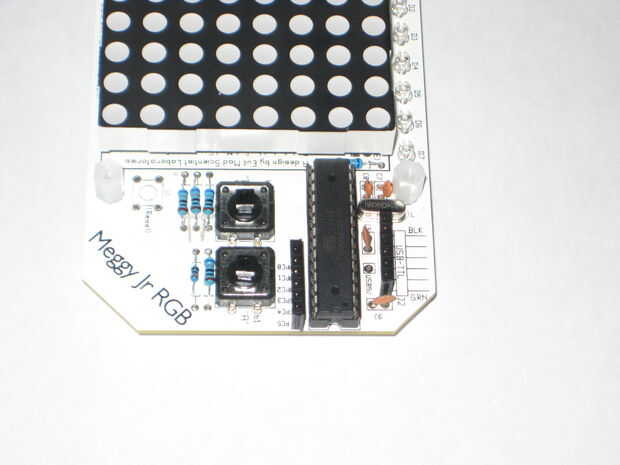

Después de soldar ambas cabeceras, el tablero de Meggy Jr se verá como se muestra en las fotos de abajo.

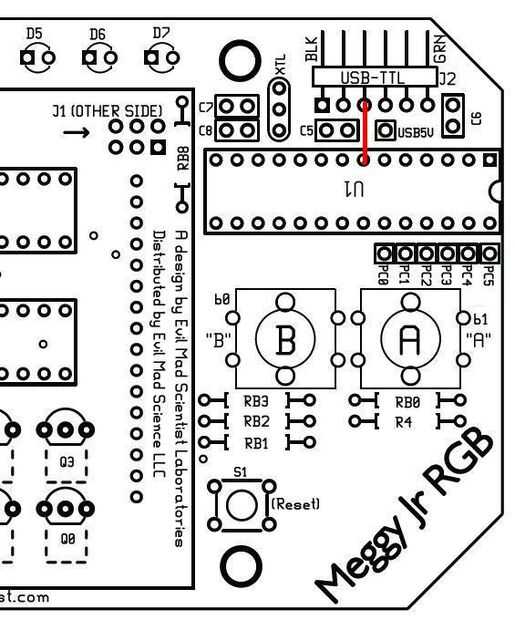

Un paso más es necesario aquí: conexión de la línea de 5V para el "encabezado FTDI," soldando un cable corto (se puede utilizar una resistencia de corte terminal) como se muestra en el diagrama, con la línea roja.
