Paso 5: Armar y probar
Ahora, usando el IDE de Arduino, trate de subir el bosquejo de la prueba el chip DS1307. Esto pondrá a prueba el conector FTDI recientemente sustituido y el RTC.
Si la carga no, revise el cableado pin a pin entre el nuevo conector FTDI y el encabezado superior (uso la soldadura puntos en la parte inferior de la Junta de Meggy Jr).
Si el monitor RTC muestra ceros, indicando que la RTC no funciona, primero Verifique que la batería de reserva está presente. A continuación, compruebe el cableado según el diagrama/hoja de datos.

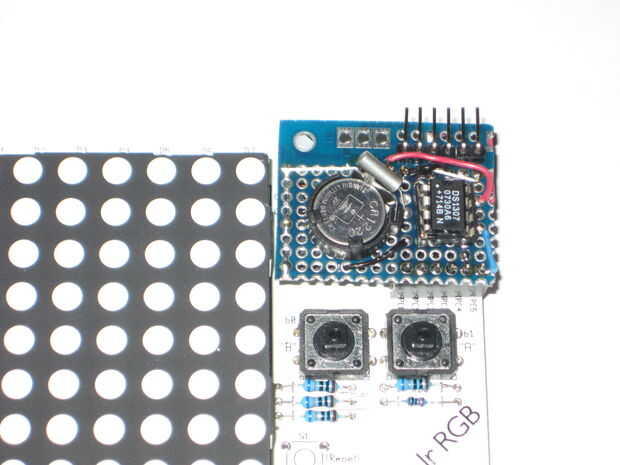

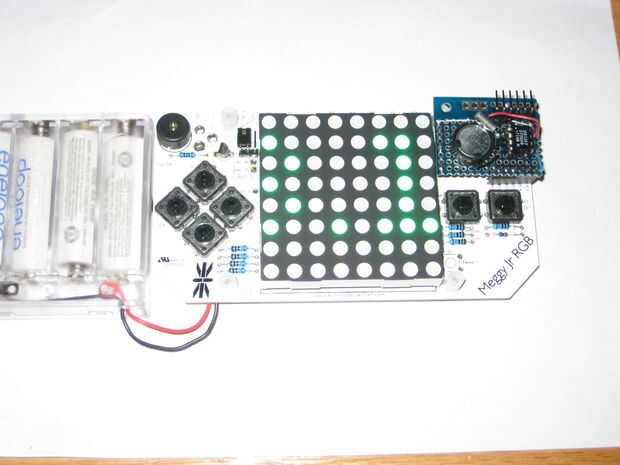

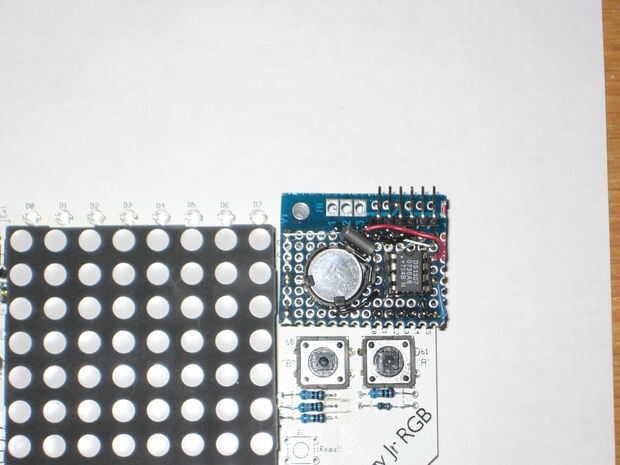

Después nos aseguramos de que la recién instalada Junta RTC funciona con Meggy Jr, subir el dibujo del reloj. Esta es una versión modificada rápidamente del esbozo del movimiento en sentido vertical.
Desde este punto, se pueden añadir nuevas características:
- interacción con el usuario a través de los botones (las flechas de izquierda a derecha en el lado izquierdo no son funcionales, ya que la RTC asumió el control sus líneas);
- soportar la funcionalidad de alarma (usuario establece la hora de alarma, alarma activada etc.);
- Mostrar el día de la semana a través de la hilera de LEDs independientes.
