Paso 1: Hacer la caja del reloj
Se trata de una caja básica de medir aproximadamente 460 x 460 x 60 mm.
No puedo ir a hacer esto demasiado como no documento o fotografía como progresé.
He hecho de pino de 12mm para el marco, capas de 3mm para la tapa trasera y algo agradable duro/suave grano de madera para la parte delantera.
La cara frontal debe ser removible. Tiene que haber suficiente espacio interior para placas de circuito impreso, que son 2, además de la fuente de alimentación de 5 v 6 amp. (disponible en ebay)

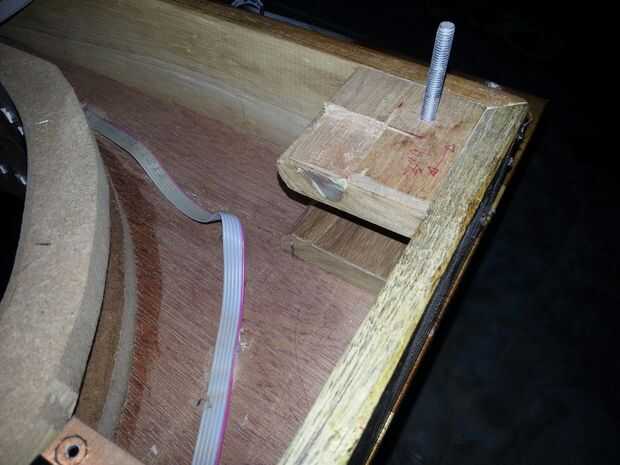

La parte frontal también actúa como un sándwich para fijar el espejo de manera frontal 2. También montado en la parte frontal es la placa de circuito que contiene los 5 interruptores de botón.

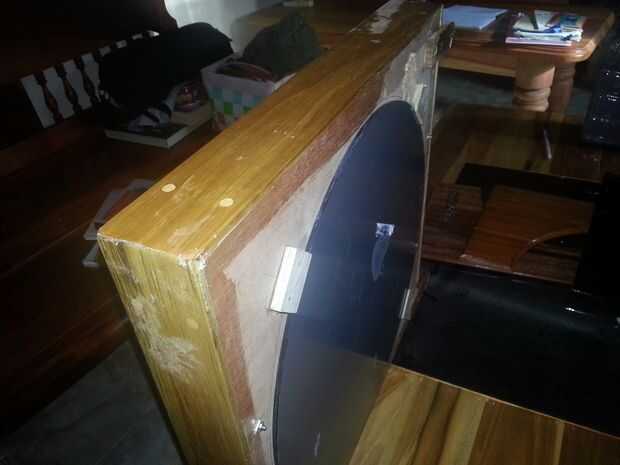

La parte trasera tiene un agujero para el espejo para verse. El espejo es un cuarto de baño barato redondo tipo disponible de la mayoría de tiendas de decoración del hogar. La mía es de 400mm de diámetro.
El agujero debe ser 318,4 mm de diámetro. Esto es la longitud de 1 metro de la tira del LED (1000mm) dividida por pi que te da el diámetro del taladro.
Montado sobre el agujero es un cilindro de madera contrachapada de 3mm del mismo diámetro en el interior del agujero y unos 4mm más corto que la parte superior del marco. Esto es que el espejo de 1 manera para colocarse por debajo de la cara frontal.
Sugiero que medir primero la tira de LED. Necesita la longitud de 60 LED plus 1. Debe haber un espacio entre el primer y el último LED. La brecha es igual a la distancia entre 2 LED adyacentes.
Así que cuando el LED se fija en posición debe haber 60 equidistantes de LED. El primer LED en la parte superior, 12 0' clock.
Debe perforarse un orificio para el cable de LED en la parte superior del cilindro de madera contrachapada sobre a medio camino para arriba.

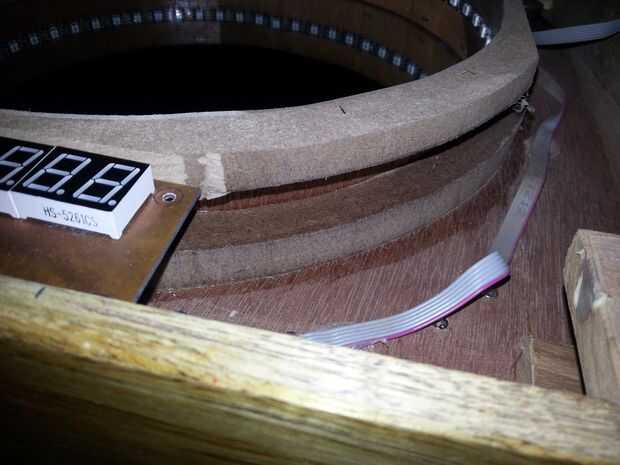

Encontré que tenía que fortalecer el cilindro con algunos MDF alrededor de la parte superior e inferior.

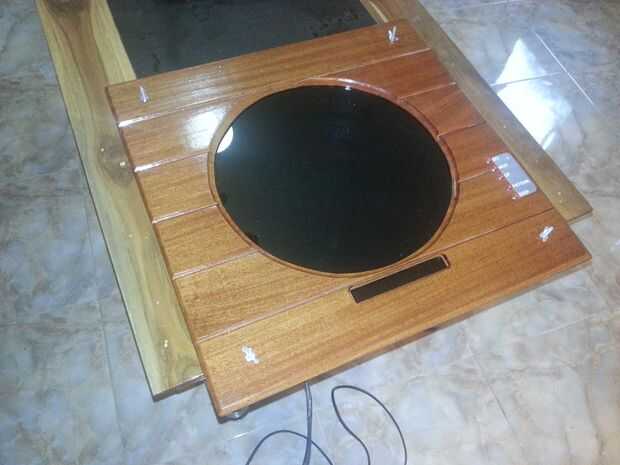

La parte frontal también tiene un agujero del mismo tamaño que el interior diámetro del cilindro, esto se puede biselar de buen aspecto. También hay un recorte para la visualización de la fecha demostrar a través. Esto debe ser lo suficientemente grande como para pantallas de 10 x 7 segmento extremo a extremo. Los displays de 7 segmentos usé son.56 pulgadas tipo con una cara negra.
