Reloj con patrones, fecha y timbre del espejo infinito (5 / 9 paso)

Paso 5: El Main board

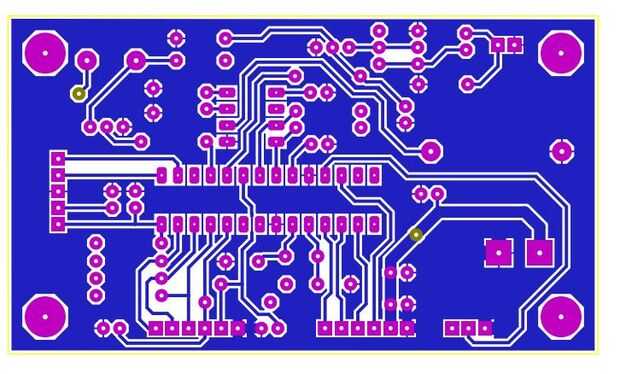

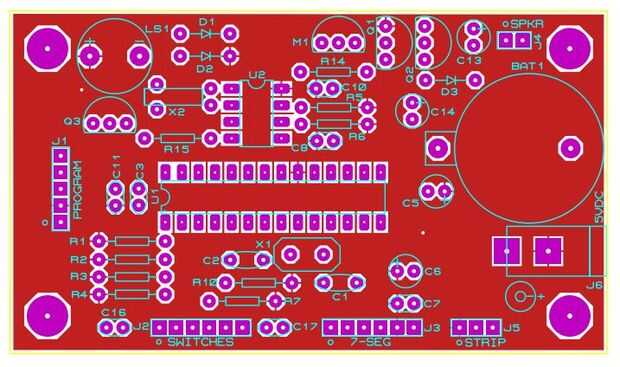

Esto es una doble cara. El plano de la energía de soldadura lateral es 0 voltios, el plano de la energía de componente lateral es de + 5 voltios.

Las piernas de algunos componentes necesitan ser soldadas a la parte superior donde hay pistas o plano de la energía a la plataforma.

Más otros agujeros tienen un cable de enlace a través de arriba a abajo.

Esto no es un tablero plateado a través.

Si usted decide esta fabricado entonces a través galjanoplastia sería todo mejor.
