Paso 6: La tablilla de anuncios

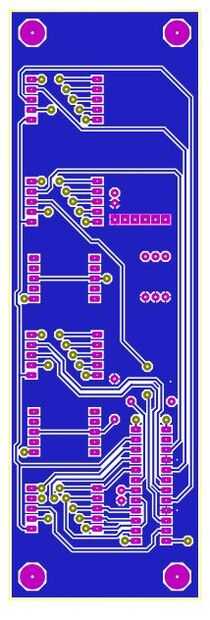

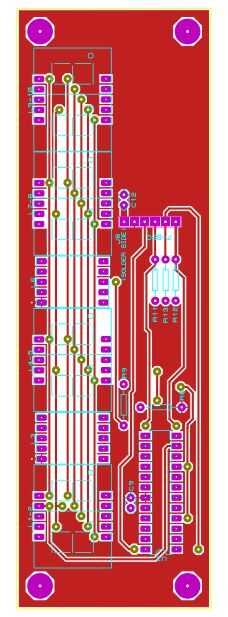

Otra vez esto es una doble cara. El plano de la energía de soldadura lateral es 0 voltios, el plano de la energía de componente lateral es de + 5 voltios.

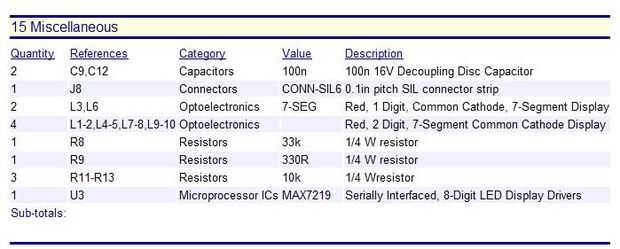

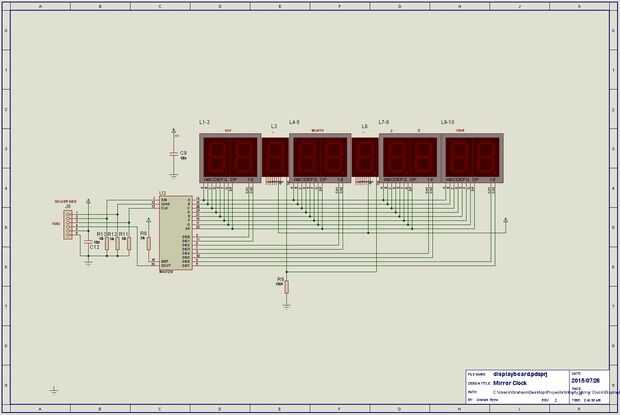

Los displays de 7 segmentos utilicé eran lo que tenía en mano. Hay 4 x doble y 2 individuales (para los guiones)
Se visualiza la fecha día mes año (dd/mm/aaaa)
Esta pantalla también se utiliza para cuando se está configurando la hora y fecha. Un punto decimal aparece junto a la cifra que se está editada.
Las piernas de algunos componentes necesitan ser soldadas a la parte superior donde hay pistas o plano de la energía a la plataforma.
Tenga en cuenta que el encabezado de manera SIL 6 es en el lado de soldaduras de la placa.
Más otros agujeros tienen un cable de enlace a través de arriba a abajo. Esto no es un tablero plateado a través.
Si usted decide esta fabricado entonces a través galjanoplastia sería todo mejor.
