Reloj con termómetro usando Arduino i2c 16 x 2 lcd, RTC DS1307 y DHT11 sensor.

Hello! Ya ha pasado un tiempo no me he posteado nada en Instructables, pero ahora hice un simple proyecto que he visto en internet en varias formas. He conseguido crear un código con otros códigos que he encontrado en internet y tengo que decir es trabajo bueno.

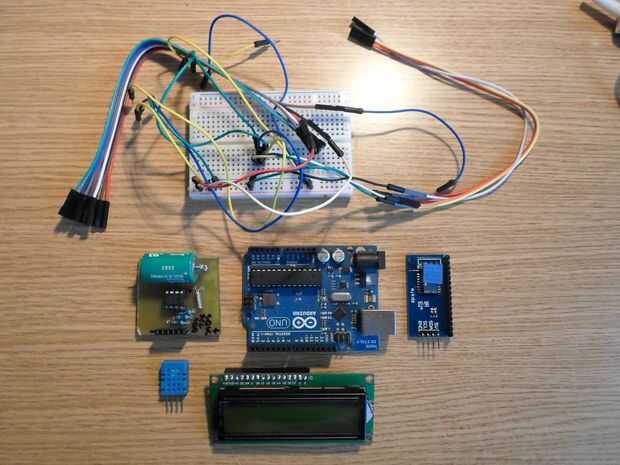

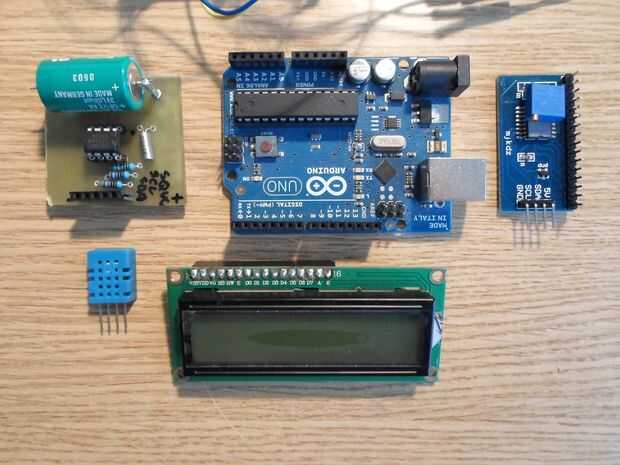

Para este proyecto necesitas:
-Arduino Uno
-16 x 2 LCD con módulo i2c
-DS1307 RTC
-Sensor de temperatura y humedad DHT11
-un tablero de pan
-Algunos cables para las conexiones.

Como se puede ver el RTC es casera porque tenía un chip DS1307 y una batería extraída de un viejo alemán electrónico en efectivo registro de dispositivo.

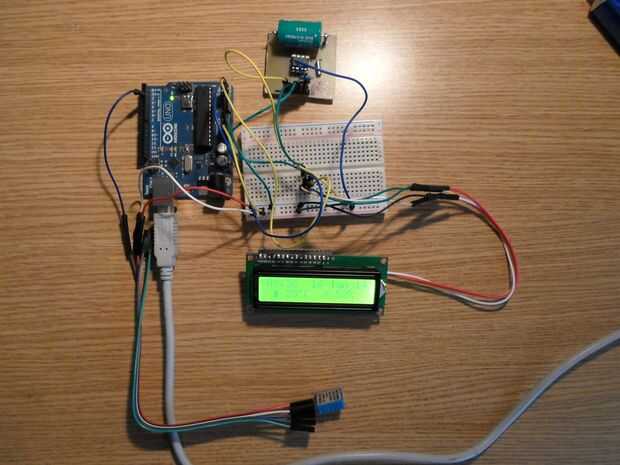

Por lo que las conexiones son muy sencillas:

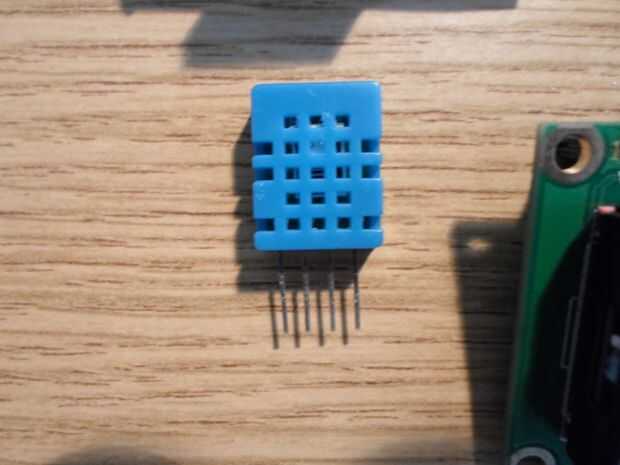

La RTC y la LCD i2c están conectado al pin de A4 (SDA) y A5(SCL) y DHT11 sensor está conectado al pin de D2. DHT11 tiene 4 pines, pero actualmente se utilizan sólo 3. Primera es Vcc, el segundo es para los datos y es el cuarto pin de tierra. Como he dicho, conectar datos del sensor a D2 en Arduino.

Ahora, la parte más difícil: el código. !!! Descargue el bosquejo ORIGINAL de aquí!
He probado algunos dibujos que he encontrado en internet, pero había un montón de errores causados por las bibliotecas incompatibles y así sucesivamente. Logré construir un código hecho de partes de otros códigos y funciona como un encanto ahora. Sin embargo hay un solo problema. Usted puede encontrar en el dibujo un poco de código para mostrar las 3 primeras letras del día de la semana, pero por alguna razón no funciona. En lugar de las cartas muestra algunos caracteres desconocidos y es bastante feo. Sospecho que es un problema causado por i2c comunicación porque en la conexión estándar (4bits) funciona sin problemas.

Mi inspiración vino de esta página http://arduino-info.wikispaces.com/PROJECT-Temp-Humidity-Displayy esta página http://www.ucontrolit.tv/184/

Esta es la biblioteca utilizada para este proyecto http://arduino-info.wikispaces.com/file/view/DHT11.zip/390039522/DHT11.zip y no olviden usar la nueva biblioteca de LCD que se puede encontrar aquí mismo https://bitbucket.org/fmalpartida/new-liquidcrystal/downloads (al agregar esta nueva biblioteca en la carpeta, eliminar la antigua carpeta LiquidCrystal)!

Y esta es una vista previa del código:

________________________________________________________________________________________________

/ * Ejemplo de YourDuino.com Software Sketch
Prueba de Sensor de temperatura y humedad DHT11
Aparece en la pantalla de LCD I2C
Créditos: Rob Tillaart
http://Arduino-info.wikispaces.com/Project-Temp-Humidity-display
Terry
Combinado con:
Código de Mark Johnson
http://uControlIt.TV
De diciembre de 2012
Licencia: GNU General Public License

Modificado por Timofte Andrei (http://timofteandreidiy.wordpress.com)
Enero de 2014
*/

/ *---(Importación necesita bibliotecas)---* /
#include
#include
#include
#include
#include

const char * zile [] =
{"Lun", "Mar", "Mie", "Joi", "Vin", "Sam", "Dum"}; días de la semana en rumano (no usado)
const char * luni [] =
{"Dec", "Ian", "Feb", "Mar", "Abr", "Mai", "Uin", "Iul", "Ago", "Sep", "Oct", "Noi"}; meses de la semana también en Rumano

termometru Byte [8] = //icon para termómetro
{
B00100,
B01010,
B01010,
B01110,
B01110,
B11111,
B11111,
B01110
};

picatura de Byte [8] = //icon de gotita de agua
{
B00100,
B00100,
B01010,
B01010,
B10001,
B10001,
B10001,
B01110,
};

/ *---(Declarar objetos)---* /

Configurar los pines en el chip I2C utilizado para las conexiones de la LCD:
addr, at, rw, rs, d4, d5, d6, d7, bl, blpol
Lcd de LiquidCrystal_I2C (0 x 20, 4, 5, 6, 0, 1, 2, 3, 7, negativo);  La dirección de I2C del LCD
dht11 DHT11;

/ *---(Declarar constantes, números de pines)---* /
#define DHT11PIN 2 //dht11 señal pin conectado a D2

void setup() / *---(configuración: funciona una vez)---* /
{
Wire.Begin();
LCD.Begin(16,2);         inicializar el lcd de 16 caracteres 2 líneas, encender luz de fondo
LCD.Backlight();
LCD.Clear();
lcd.createChar(1,termometru);
lcd.createChar(2,picatura);

código de parte de http://tronixstuff.wordpress.com/
Wire.beginTransmission(0x68);
Wire.Write(0x07); Mueva el puntero a la dirección SQW
Wire.Write(0x10); envía 0 x 10 (hexadecimal) 00010000 (binario) al registro de control - se convierte en onda cuadrada
Wire.endTransmission();
código de pieza final de http://tronixstuff.wordpress.com/

setSyncProvider(RTC.get);


} / *--(configuración final)---* /

void loop() / *---(bucle: funcionamientos constantemente)---* /
{
afisare_temperatura(); visualización de temperatura
data_si_ora(); Mostrar fecha y hora
}
void afisare_temperatura()
{
chk int = DHT11.read(DHT11PIN);
lcd.setCursor (1, 1);
LCD.Write(1);
lcd.setCursor (3, 1);
LCD.Print ((float) DHT11.temperature, 0);
lcd.setCursor (5, 1);
LCD.Print((Char)223); signo de grado
LCD.Print("C");

lcd.setCursor (9, 1);
LCD.Write(2);
lcd.setCursor (11, 1);
LCD.Print ((float) DHT11.humidity, 0);
LCD.Print("%");
Delay(2000);

}

void data_si_ora()
{

tmElements_t tm;
(RTC.read(tm));

lcd.setCursor (0, 0);
afisare2cifre(TM. Hora);
LCD.Print(":");
afisare2cifre(TM. Minuto);
lcd.setCursor(7,0);
afisare2cifre(TM. Día);
LCD.Print("");
LCD.Print (tm. Month[Luni]);
LCD.Print("");
LCD.Print (tmYearToCalendar (tm. Año) -2000);
lcd.setCursor(12,1); Este código se utiliza para mostrar el día de la semana
LCD.Print (tm. Wday[zile-2]); se desactiva porque por alguna razón no funciona en la pantalla de i2c
}
void afisare2cifre(int numar) {//this agrega un 0 antes de números de una cifra
Si (numar > = 0 & & numar < 10) {}
LCD.Write('0');
}
LCD.Print(Numar);
}

/ * (EL FINAL) * /

____________________________________________________________________________________________________

Etiquetas: Lcd, Arduino, Dht11, 16 x 2, RTC, I2c
