Reloj de 4 bits C51 (1 / 7 paso)

Paso 1: Componentes del reloj

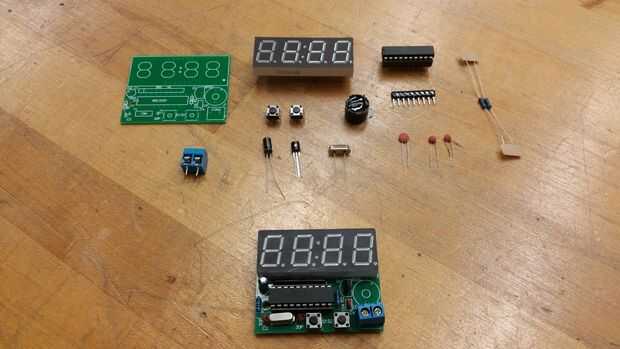

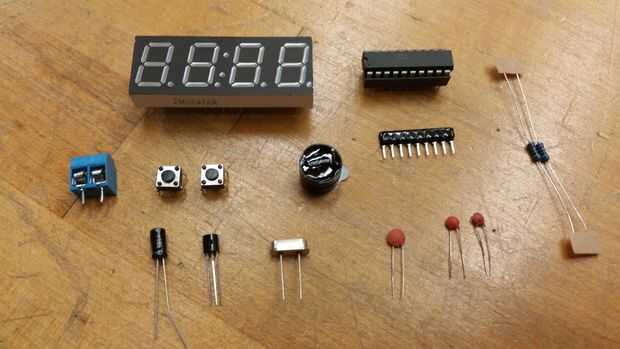

Componentes del reloj:
• PCB (la placa verde grande)
• Pantalla de LED (rectángulo negro con los números)
• IC AT89C2051(Integrated Circuit / Brains of the clock)
• Regulador de exhibición de LED (que luces LED están en los controles)
• Oscilador de cuartos de galón (brillante la pieza con números en la parte superior)
• Zumbador piezoeléctrico (cilindro negro con agujero en la parte superior)
• Transistor (negro con 1 plaza y 1 lado redondeado)
• Condensador (cilindro negro que es brillante en la parte superior con números a los lados)
• Resistencias (cilindros con bandas de colores así como las piezas de pequeño círculo naranja)
• Conector de entrada de alimentación (azul con 2 tornillos)
• Botones momentáneos (pequeños botones negros)
