Reloj de 4 bits C51 (2 / 7 paso)

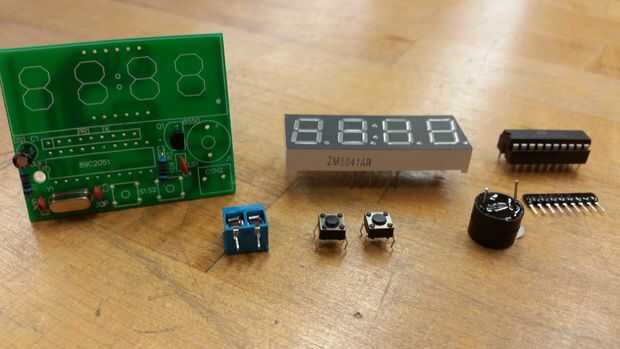

Paso 2: Soldando las piezas más pequeñas

Para empezar a soldar consigue un agradable abierto espacio porque hay piezas pequeñas porciones que son fáciles de perder. Sugeriría una punta bastante fina para su plancha. Sólo unas pocas partes en pequeños componentes necesitan estar en una orientación específica.

Subrayados todos los componentes tienen una específica orientación o polaridad. ver notas a continuación para obtener información.

• 2 resistencias - Go en los cuadros etiquetaron R1 y R2 y tienen un 10k en la caja
• Condensador grande - entra en el círculo etiquetado C1 y 10UF
• Condensador medio - entra en el rectángulo etiquetado C4 y 104
• 2 condensadores pequeños - ir || -puntos con la etiqueta C2 y C3 con 30 al lado de ellos.
• Transistor - va en Q1 y debe estar orientada hacia el camino correcto
• Oscilador de cuartos - va en rectángulo etiquetado Y1

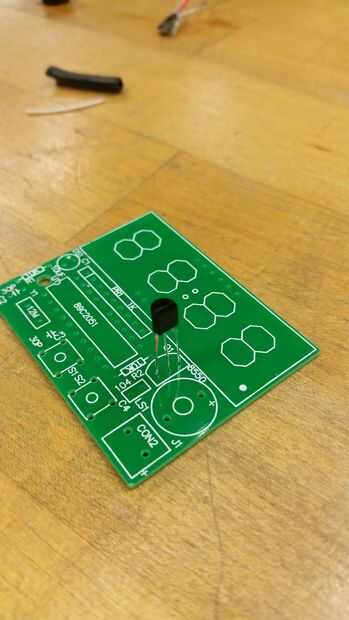

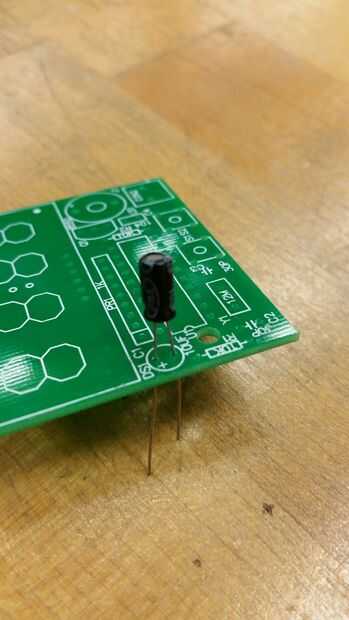

El lado plano del transistor debe coincidir con el lado plano de la Junta. Importa la polaridad de mayor capacidad; el más (+) llevar deben pasar por el agujero con un +.
