Paso 3: Soldar componentes principales

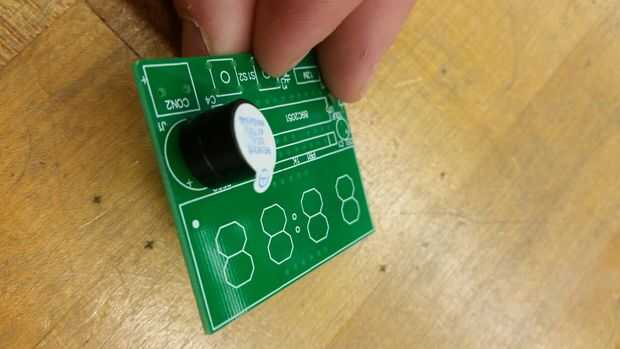

• Zumbador piezoeléctrico - va en gran círculo etiquetado 8550

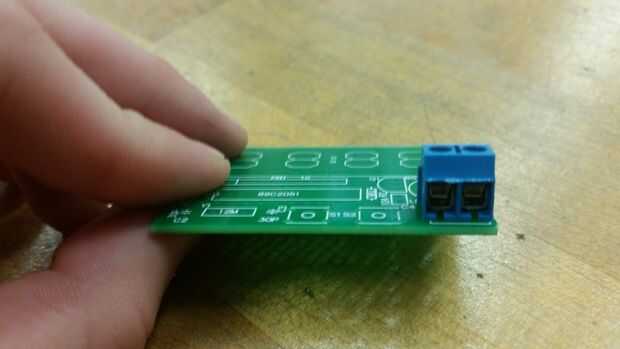

• Toma de entrada de energía - va en la Plaza de etiquetado J1 en el borde del PCB

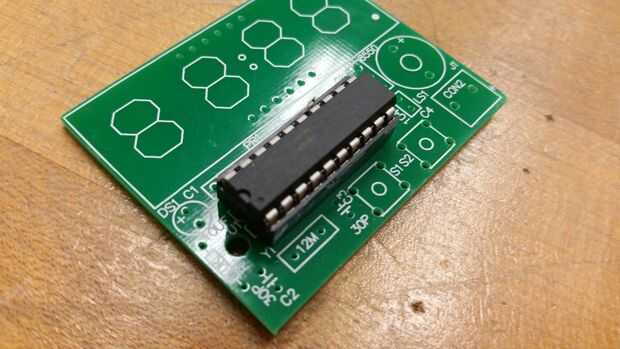

• Circuito integrado - va en rectángulo con muesca etiquetados U1

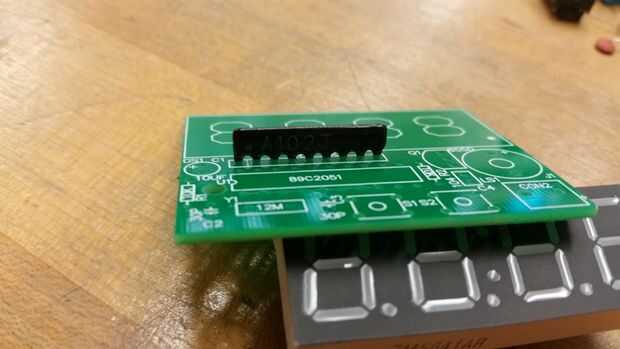

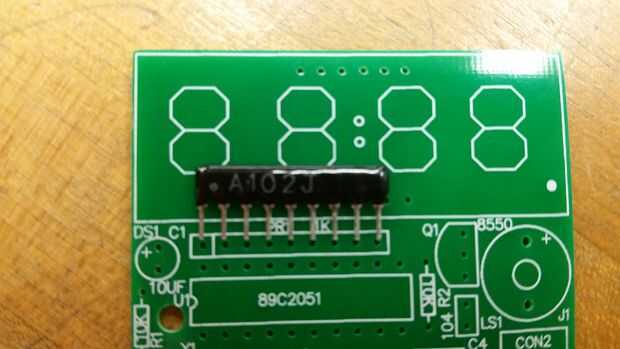

• Regulador de exhibición de LED - va en largo rectángulo etiquetado PR1 1K
• Pantalla de LED - va en grande rectángulo etiquetado DS1 (toma la mitad de la placa)
• Pulsadores momentáneos - Go en plazas etiquetados S1 y S2

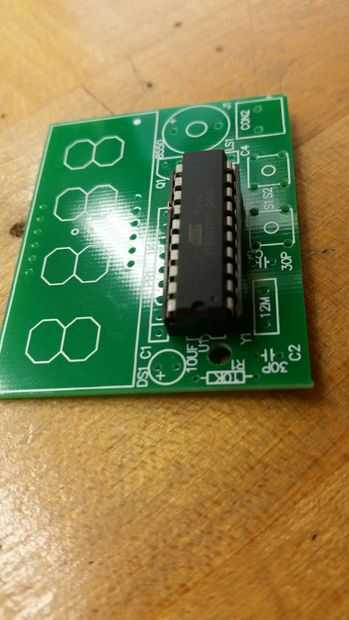

La polaridad y la orientación de los componentes más grandes deben ser la correctas o bien el reloj no funciona. Empecé con el zumbador piezo; el lado positivo está marcado en el papel de cubierta blanca y usted debe emparejar para arriba con el + marcado en la placa. Siguiente que soldar en el conector de entrada de energía. Los lados abiertos de la toma de corriente deben estar lejos de la PCB. A continuación el IC (circuito integrado) debe sentarse en su zócalo; no importa la orientación. La IC tiene una muesca semicircular pequeña en un lado; coincidir con esa muesca con el que está en la PCB. A continuación el controlador de pantalla LED necesita ser alineados correctamente. El punto blanco etiquetas Pin #1, que debe coincidir con el cuadrado blanco en el PCB para el pin #1. A continuación la pantalla LED que frente a la manera correcta. Asegúrese de que tener los puntos de la pantalla de LED en el centro de la placa. Por último, los botones momentáneos no necesitan alguna orientación específica.
