Paso 1: Cómo leer
El punto rojo en el centro enciende y apaga en intervalos de 1 segundo, que representa los segundos.
La sección azul representa las horas. A partir de la parte superior, cada esquina de la Plaza representa 12, 3, 6 y 9.
La sección naranja representa el cuarto de hora. 0 - 14 se muestra en la esquina superior derecha, 15-29 se muestra en la esquina inferior derecha, en la esquina inferior izquierda se muestra 20-44 y 45-59 se muestra en la esquina superior izquierda.
Como se puede ver en el video, cuando el triángulo se muestra en la esquina superior izquierda, 14 LED ' s rojos a lo largo del perímetro externo están activos. Eso significa que es 59 minutos la hora. (45 + 14 = 59 minutos).
Entonces se iluminaron los puntos en la esquina superior derecha. 15 LEDs rojos son activos, que representa cero.
Utilizo 15 activa LED rojo para representar 0/15 para hacer todos los puntos cuando 9:15 se presenta en el módulo LED se iluminó. También puede cambiar el código y utilice 15 LEDs inactivos para representar 0/15.
¿Confundido? Esto no es intencional, perdóname!

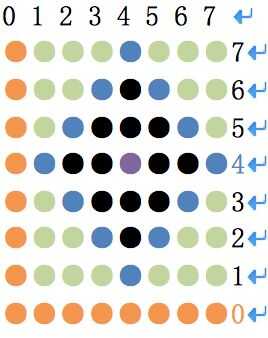

Mostrando que el tiempo en una matriz de LED puede ser complicado, así que utilicé el siguiente sistema para lograrlo:
Ocho es un número par, así que si el número de LEDs activados que se iluminó en cualquier fila un número impar, la imagen global se muestra en el módulo LED sería asimétrica. Lo intenté tantas posibles soluciones al problema y luego averiguado la manera anterior para mostrar la hora en la matriz de LED.
Vea a continuación para obtener información sobre cómo hacer esta matriz de punto fantasía ver:
