Reloj de abuelo "Atómico" de Arduino (10 / 12 paso)

Paso 10: Diseños de la placa principal

Componentes están montados sobre placas de prototipos.

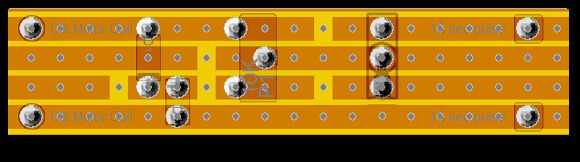

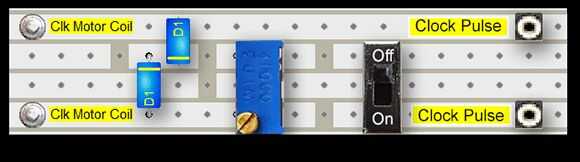

Cuadro 1 frente y 2 atrás muestran Lavet tipo tablero controlador de motor paso a paso. Uno para cada motor, 3 en total.

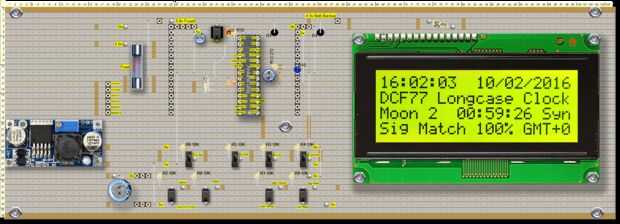

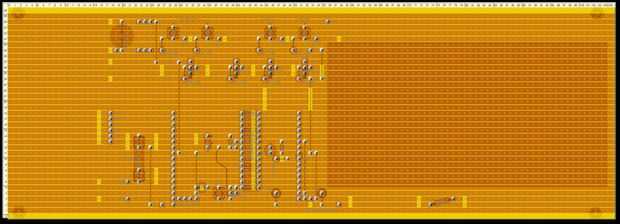

Cuadro 3 frente y 4 hacia atrás al tablero principal con Arduino 328 microprocesador configurado como un Arduino Uno, los interruptores de control y pantalla secundaria LCD.
