Paso 6: movimientos
Movimientos análogos
Imagen 1

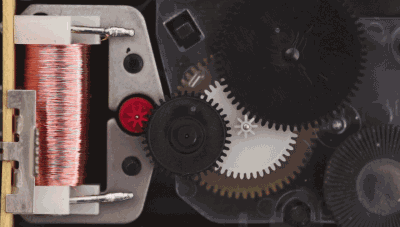

Hay tres movimientos analógicos cada uno para las horas y minutos, Luna y segundos muestra. Todas las pantallas analógicas son conducidas por Lavet tipo motores de escalonamiento. Los motores son originarios de 2 x movimientos de reloj de cuarzo U.T.S. de segundos y pantalla de luna y un movimiento de Radio U.T.S. DCF77 para la hora y minutos de visualización. El motor requiere de corriente muy baja para manejarlo y puede conducir directo de la salida del Arduino a través de un resistor de trimmer. La resistencia se utiliza para ajustar la corriente al motor así que trabaja sin ser expulsados más. El motor es conducido mediante la inversión de la polaridad a la bobina de coche que causa el rotor dentado de imán permanente (en rojo abajo) a 180°. El rotor dentado continuará a girar en la misma dirección cada vez que se invierte la polaridad del motor del coche. 2 pines de salida del Arduino se utilizan para el motor con el 1 pin siempre lo contrario a la otra.
El motor Lavet en los movimientos de reloj de cuarzo U.T.S. conduce la mano adjuntada 1/60 de vuelta (1 segundo) en cada activación mientras que el motor Lavet en el U.T.S. DCF77 Radio movimiento conduce la mano minutos (la manecilla se orienta hacia abajo de esto) 1/240th de vuelta o 15 segundos.
Hackeo de los movimientos
En orden para el Arduino para controlar los motores impulsores de los 3 movimientos tienen que tener sus motores aislados de sus circuitos a bordo de la unidad.
U.T.S. DCF77 Radio reloj movimiento Hack

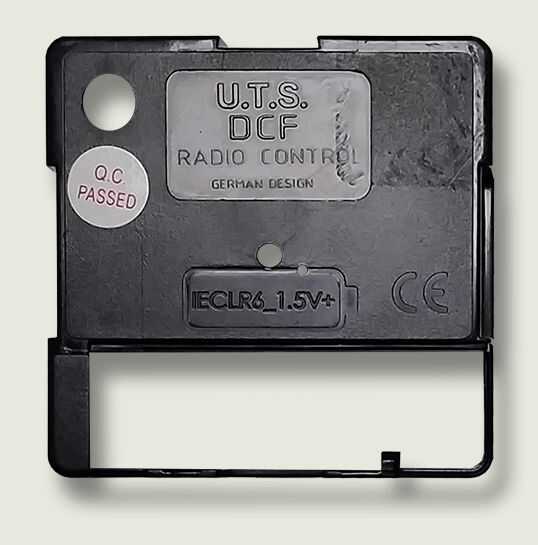

Foto 2 y 3

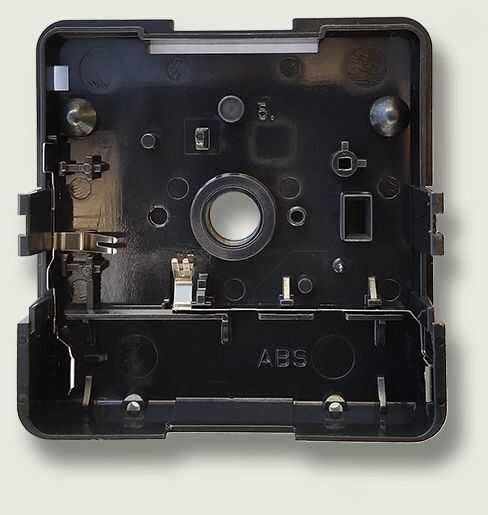

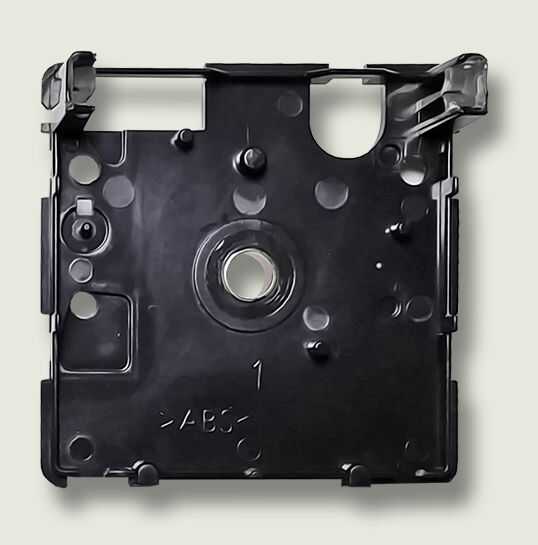

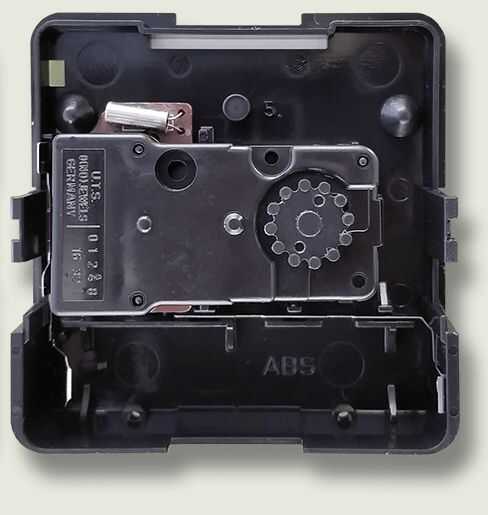

Cuidadosamente hacer palanca el movimiento aparte y eliminar las secciones superior e inferior del caso.
Cuadro 4

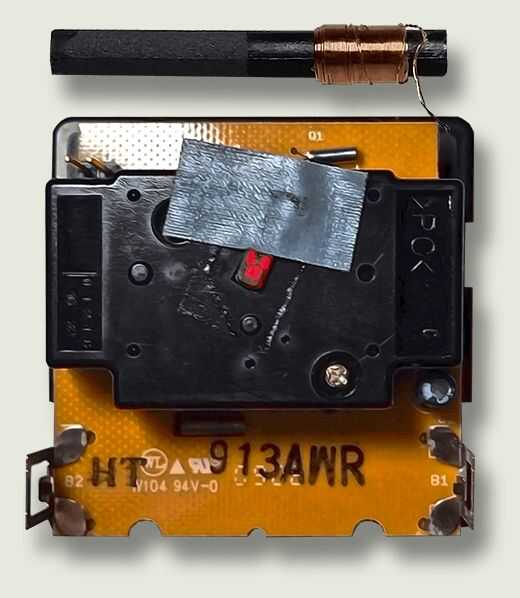

Esto dejará el movimiento PCB, antena DCF77 y motores
Cuadro 5

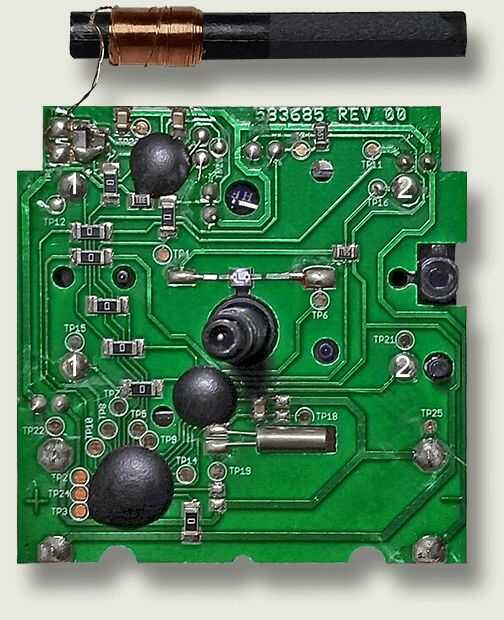

Voltee la PCB por el lado de la soldadura es visible.
Desoldar la antena DCF77 de la soldadura pastillas ya que no es necesario.
En este movimiento, hay 2 bobinas de coche 1 segundos y 1 para horas y minutos. Localizar los terminales de soldadura 2 unidad bobina, marcados 1 y 2. 1 es horas y minutos 2 segundos. Corte uno de los temas a los minutos y horas soldadura terminal para aislar la bobina de coche. Sólo la hora y el minuto bobina es necesaria para que los cables se sueldan para contactos 1 y 1 de la bobina. Tomar estos 2 cables a través del movimiento del reloj y hacia fuera en la bahía de la batería.
Cuadro 6

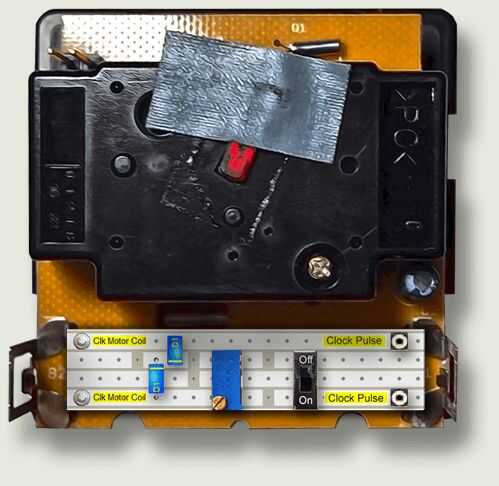

Soldadura de 2 alambres de la hora/minuto motor a los terminales de la "bobina del Motor Clk" en el Lavet tipo tablero de conductor del motor paso a paso.
Ubicar el tablero PCB motor en las 2 secciones caso asegurándose de que los cables no falta el caso y clip al parte posterior del caso. El tipo de Lavet tablero de conductor del motor de escalonamiento es "caliente del derretimiento" pegado en lugar.
U.T.S. cuarzo reloj movimiento Hack

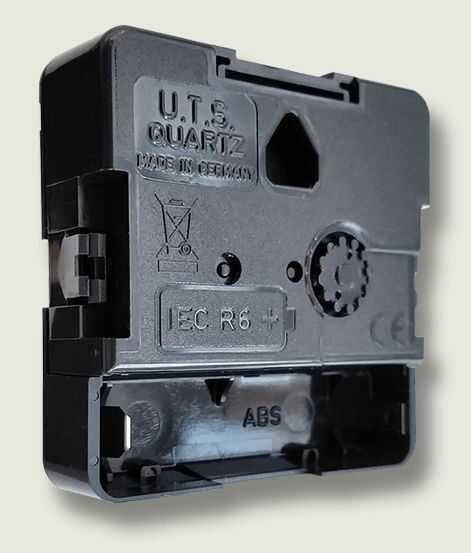

Foto 7, 8 y 9
Cuidadosamente hacer palanca el movimiento aparte y eliminar las secciones superior e inferior del caso.
El PCB de cuarzo y sección del motor pueden entonces ser levantados como 1 parte.

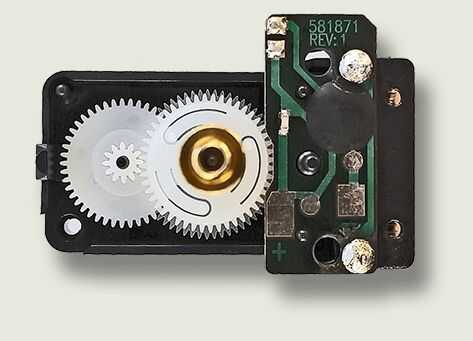

Cuadro 10
Poner el PCB de cuarzo y sección del motor al reaveal el lado soldaduras de la placa.
Cortar uno de los temas a la bobina del motor para aislarlo. Los cables de soldadura a cada uno de la bobina de cojines de la soldadura y sacar el reloj en la bahía de la batería.

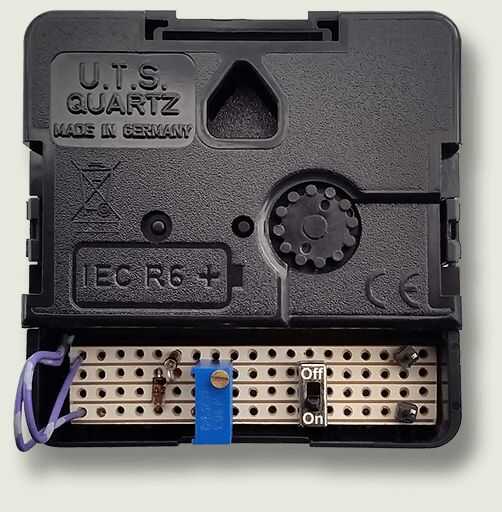

Cuadro 11
El tipo de Lavet tablero de conductor del motor de escalonamiento es "caliente del derretimiento" pegado en lugar.
