Paso 7: Pantalla de LCD secundaria

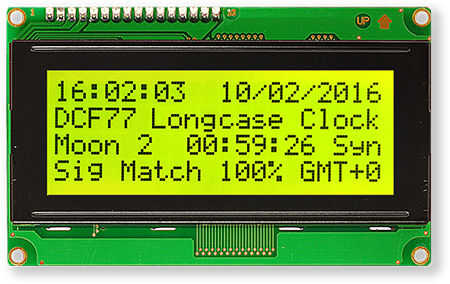

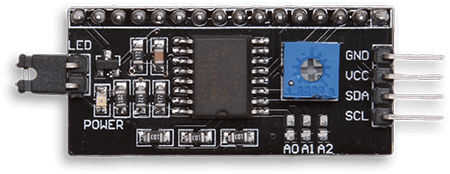

La pantalla LCD (Figura 1) es un amarillo 4 x 20 con un módulo I2C (Foto 2) soldado a la Junta que permite el control de 2 hilos por el Arduino.
La pantalla LCD muestra la siguiente información
Fila 0 fecha y hora actual debe ser idéntico a los cuadrantes de horas, minutos y segundos.
Fila 1 reloj mi nombre & software versión no 1 total reloj segundo perdido pulsos (rápidos) y extra pulsos (lentos). Cuando el reloj se y luego reinicia a un segundo por delante de la hora del reloj. Relojes de un extra 1 segundo pulso (lento) es necesaria para mantener la hora correcta en 1 segundo. Cuando el reloj se y luego reinicia a un segundo detrás de la hora del reloj. Un 1 segundo pulso es errado (rápido) para mantener la hora correcta en relojes segunda 1. El total se restablece en el 6:10 de la mañana. Esta fila también muestra la información de retraso del avance de verano/invierno cuando el reloj está corrigiendo la hora y minuto esfera.
Fila 2 que esta fila muestra la edad de la luna en días, horas, minutos y segundos. Esta fila también muestra el estado de descodificación Syn, Lck, Dty y Fai
Fila 3 que esta fila muestra la precisión de la señal recibida en %, la precisión de frecuencia de cristal de cuarzo sintonizado automático hasta 1 Hz y el cristal de cuarzo sintonizado automático real templó frecuencia indicador Hz. verano/invierno GMT/GMT + 1
