Paso 2: Conexión de las partes:

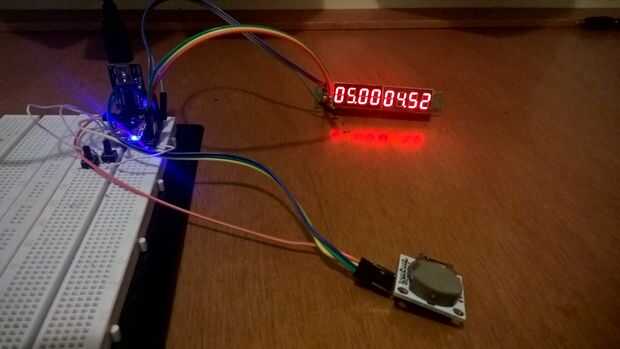

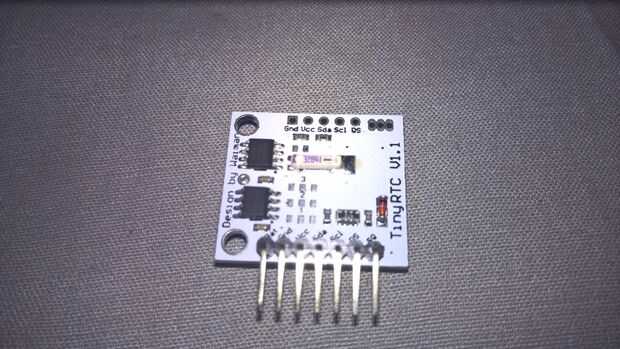

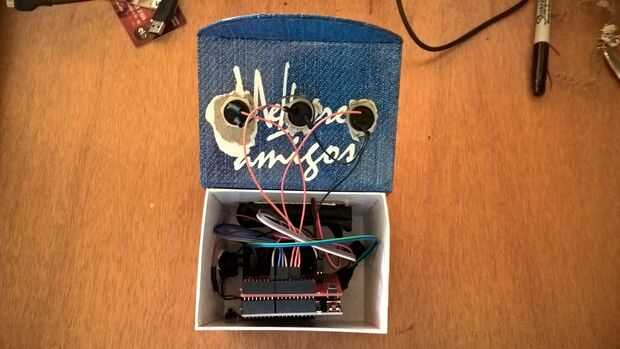

En primer lugar, he utilizado un Arduino Uno escudo. Pero no es necesario. Primero conectar tu Arduino, luego conecte el zumbador, el módulo RTC y el display de 7 segmentos. Sin embargo hay un retén con el módulo RTC. Me parece, y acabo de enterar con la ayuda de mi amigo Enrico Cotulelli (¡ gracias Enrique!), que el módulo de reloj viene generalmente con un circuito de carga y una batería no recargable. Esto significa que con el tiempo, cuando la batería funciona con baja potencia, implosionan y grabar el módulo. Así que tienes dos opciones: o bien usted puede comprar y garantía tiene una batería recargable o se puede desoldar el circuito de carga. Me he tenido que desoldar resistores de 1, 2 y 3 del esquema y cortocircuito encontraba resistencia 2. El esquema es un PDF para descargar en este paso.
Conexión como sigue:
- Arduino Uno (o protector):
- VCC > batería +, zumbador VCC, VCC RTC, pantalla VCC;
- Tierra > batería-, zumbador RTC GND, GND, GND de la pantalla;
- PIN 7 > pin de entrada del zumbador;
- Perno 8, 9, 10 > CLK Display Pins DIN, CS, respectivamente;
- PIN 11, 12, 13 > botón salidas 1, 3 y 2;

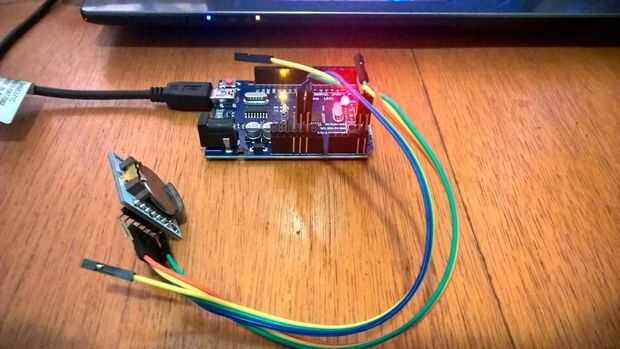

- A5 SCL > RTC SCL;
- A4 SDA > RTC SDA;
