Reloj de ajedrez de Arduino (2 / 3 paso)

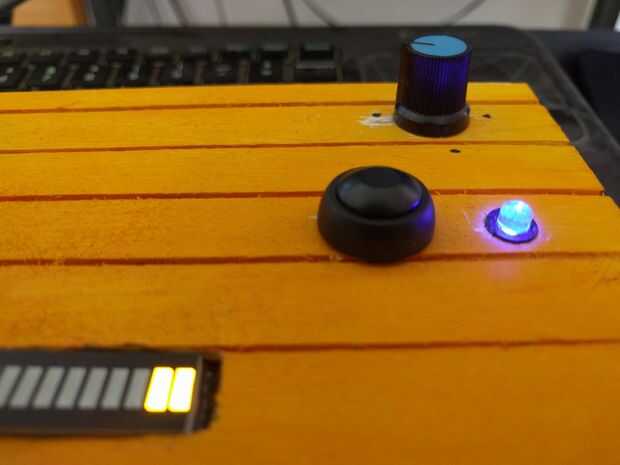

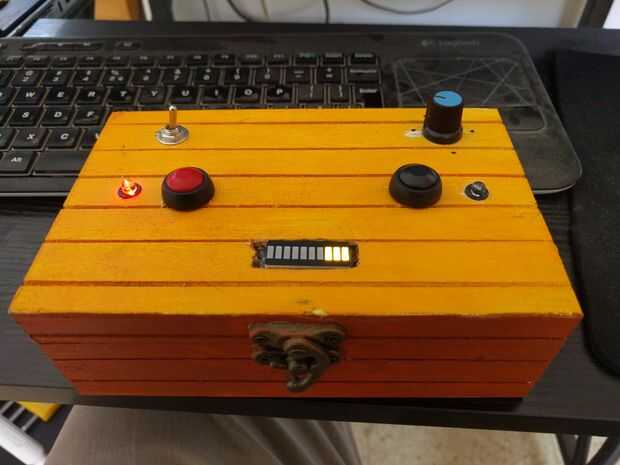

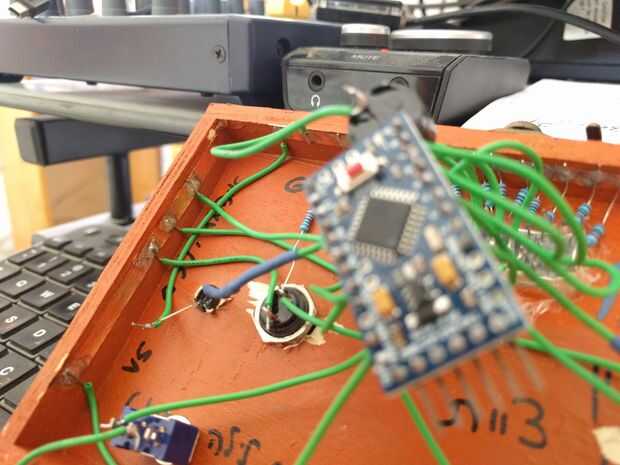

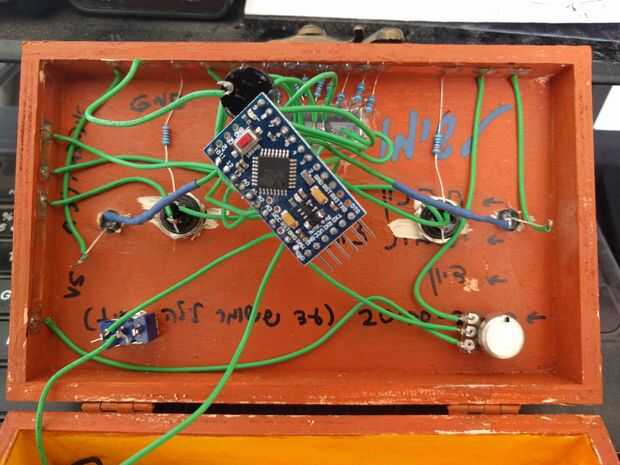

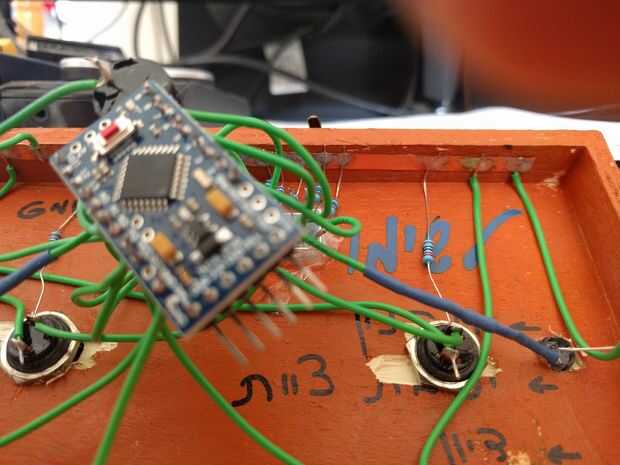

Paso 2: conexiones

Botones: Cada botón está conectado a 5v en una articulación y un desplegable resistencia cual conectada a tierra.
También el botón rojo está conectado al pin digital de arduino 2 y el botón negro está conectado al pin digital de arduino 3.

LED: El led rojo está conectado a en el ánodo a un resistor limitador (220 ohmios) y luego al pin digital de arduino 4, el negro (azul) led está conectado el dame y el pin digital de arduino 5.
ambos están conectados a tierra en el cátodo.

Zumbador: Ánodo está conectado al pin digital de arduino 9, que también es capaz de PWM.
Cátodo está conectado a tierra.

Potenciómetro: 1 conjunto está conectado a 5v.
Conjunto 2 es conectado al pin analógico arduino 3 (A3)
y el 3er conjunto está conectado a tierra

Barra de Leds: La barra de leds es realmente de 10 leds, por lo que cada uno está conectado en el cátodo a un resistor limitador y luego a tierra.
Los ánodos están conectados a los pines 6 y 8, 10 a 13 en consecuencia y luego a los pines 14 a 16 que son realmente A0, A1, A2 (ya que también se pueden utilizar pernos como digitales).

Conmutador: Está conectado a la batería en una articulación y arduino primas

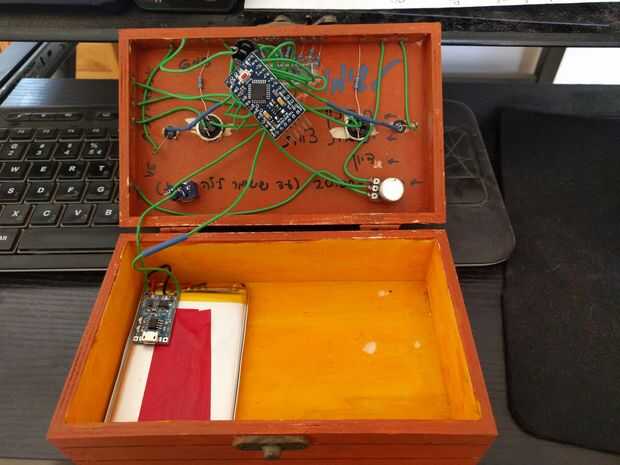

Batería: Ánodo está conectado al interruptor, el cátodo está conectado a GND de arduino
