Paso 2: Circuito principal

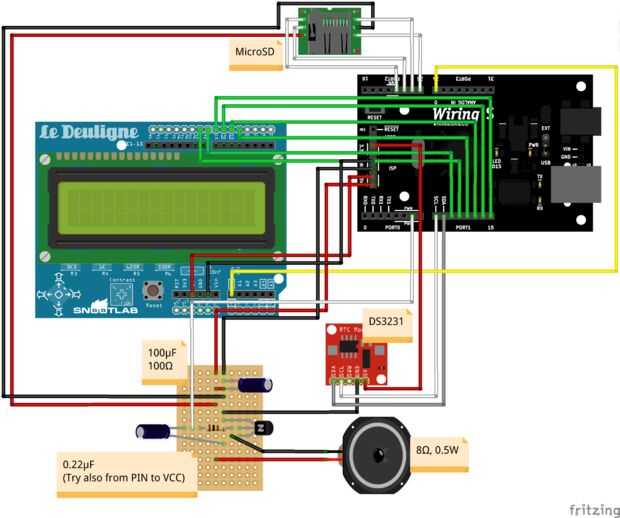

El LCD necesita varios pines del microcontrolador: 5V, tierra, entrada analógica (para pulsadores) y 6 pines digitales. En el cableado, conectamos pasadores de 10 a 15 a los pines del LCD. Ver las correspondencias en el diagrama de Fritzing.
Amplificador de audio
Conectamos el otro 5V y tierra de los cables a un pequeño circuito que potencias la el adaptador de tarjeta MicroSD y el altavoz. El reloj es alimentado usando uno de los 3, 3V pins de cableado S. El sonido emitido por el altavoz puede no ser lo suficientemente alto para despertar te. Realmente intentamos utilizar una variedad de amplificadores sofisticados como este y este, sin éxito (imposible deshacerse de ruido). El circuito que mejor trabajó para nosotros era muy simple: Un Transistor amplificador de Audio. Tenga en cuenta que el pin del cableado S' 6 da la salida de audio.
Conectar el reloj DS3231 cableado s es fácil, porque puertos SDA y SCL están escritos en ambos componentes. El adaptador de tarjeta MicroSD está conectado de esta manera: MISO -> 22, MOSI -> 21, SCK -> 23 y CS -> 20.
Si no está suficientemente clara la imagen de diagrama de Fritzing, sólo descargar el archivo original del diagrama de Fritzing e interactuar con las piezas y los cables para asegurarse de las conexiones.
