Reloj de alcance: sensor analógico reloj y temperatura en un osciloscopio (1 / 3 paso)

Paso 1: El D.A.C

Un convertidor de Digital a analógico (DAC o D-a-A) es un dispositivo que convierte un código digital (generalmente binario) a una señal analógica. Conversión digital a analógica puede degradar una señal, por lo que los datos de conversión normalmente se eligen para que los errores son insignificantes.
Debido al costo y la necesidad de componentes emparejados, DACs se fabrican casi exclusivamente en circuitos integrados (ICs). Hay muchas arquitecturas DAC que tienen diversas ventajas y desventajas. La idoneidad de un DAC particular para una aplicación depende de una variedad de medidas, incluyendo velocidad y resolución. Dependiendo de la necesidad que podemos utilizar una resolución de bits DAC de 2 o más.

Aunque existen muchos tipos de configuración CAD, una escalera R-2R es la manera simple y barata de realizar conversión de Digital a analógico, utilizando arreglos repetitivos de redes del resistor de precisión en una escalera-como la configuración. En este proyecto hemos utilizado formaciones de escalera R-2R de 8 bits dos dos convierten la señal digital de arduino en forma analógica y estos se alimentan a los dos canales del osciloscopio.

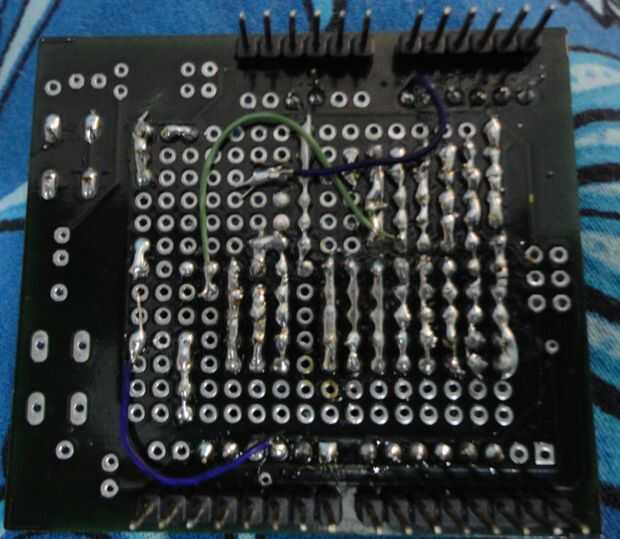

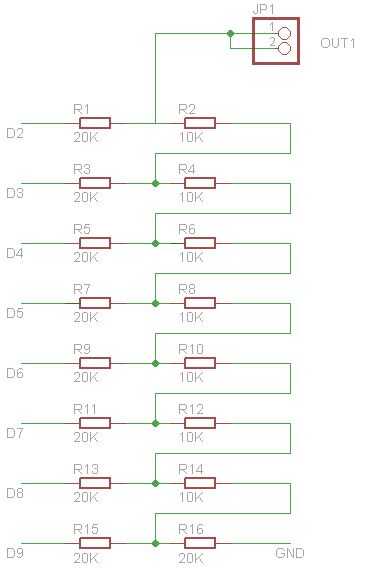

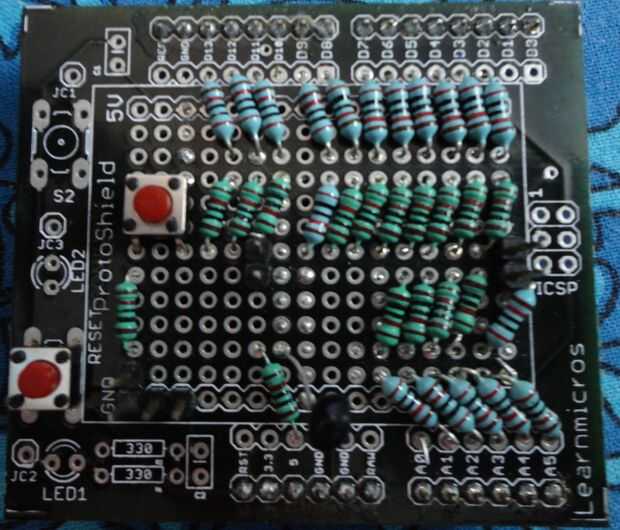

El DAC se suelda en el arduino protoshield junto con el circuito del sensor de temperatura, en esquema se muestran las conexiones de las dos CAD con pines de arduino

En nuestro proyecto digitales pins D2-D9 se utilizan en DAC1, pines digitales D11 D13 y clavijas analógicas A1-A5 se utilizan en DAC2.
